信息科技实验板介绍

简介

  信息科技实验板是一块基于Python编程的微控制器开发板，内置物联网芯片ESP32，集成了传统蓝牙、低功耗蓝牙和 Wi-Fi，具有广泛的用途：Wi-Fi 支持极大范围的通信连接，也支持通过路由器直接连接互联网。
  信息科技实验板采用标准Type-C接口进行程序的下载调试，板上集成0.96英寸OLED显示屏、麦克风、温湿度、光敏传感器、无源蜂鸣器、2个物理按键、5个触摸按键、1颗蓝色LED、2颗RGB全彩灯、1个标准PH2.0-4P接口（方便接入各种扩输入、输出及串口通讯设备）、WIFI外置天线接口、 6路扩展接口（可采用标准2.54排针进行接插，方便调试使用），三轴加速度计（可扩）、地磁传感器（可扩）、大气压采集器（可扩）。
  开发板尺寸≤48*52mm，丰富多样的传感器及小体积的尺寸，结合蓝牙和WiFi双无线通讯，可满足中小学信息科技中的智能控制、信息系统、物联网、人工智能等多种应用场景。

硬件部分

技术参数说明

类型	名称	描述
核心主板	型号	主芯片 ESP32
	主频	高达240MHz的时钟频率
	SRAM	用于数据和指令存储的 520 KB
	Flash	8MB
	时钟频率	80 MHz 到 240 MHz可调
	Wi-Fi标准	FCC/CE/IC/TELEC/KCC/SRRC/NCC
	Wi-Fi协议	802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)
	Wi-Fi频率	2.4~2.5 GHz
	蓝牙协议	符合蓝牙v4.2 BR/EDR和BLE标准
	蓝牙音频	CVSD和SBC音频
	编程工具	信息科技实验板编程工具(Python_V1.0)
接口功能	IO功能	支持数字输入/输出、模拟输入/输出、触摸控制
	物理按键	板载2个物理按键A、B
	光敏传感器	可用于对当前环境的亮度检测，返回模拟数值
	温湿度传感器	湿度范围：0~100%RH 温度范围: -40~+85℃ 湿度精度：±2%RH(25℃) 温度精度：±0.3℃
	LED灯控制	板载一颗蓝色LED灯
	RGB全彩灯	2颗RGB全彩灯，可显示各种颜色的灯光
	无源蜂鸣器	可播放各种频率音调
	麦克风	可用于声音的采集
	三轴加速度(可扩)	可获取X、Y、Z轴方向的加速值，分辨率高(13位)，测量范围:±2/4/8/16G
	大气压检测(可扩)	工作温度：-40℃~+85℃，压力检测范围：300~1100hPa
	地磁传感器(可扩)	信测量范围:±8 Gauss，精度0.4mGs，电子罗盘误差±0.5°
	OLED显示屏	分辨率128x64
	通讯	支持I2C、UART、SPI通讯协议
	下载方式	标准Type-C接口

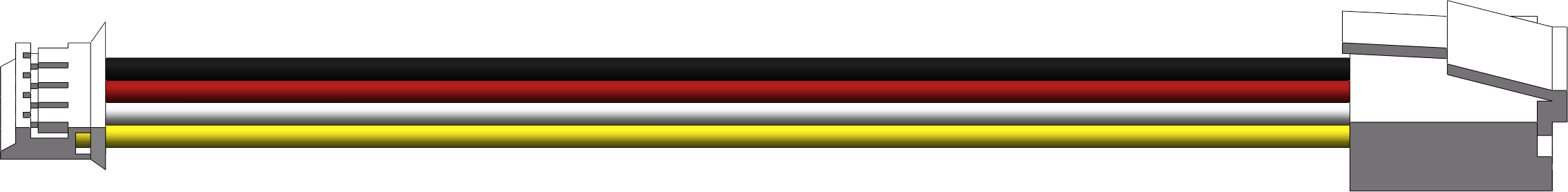

	扩展方式	标准PH2.0-4P接口（接入输入、输出、串口设备）
		6路扩展接口（可采用2.54排针进行接插，方便调试使用）

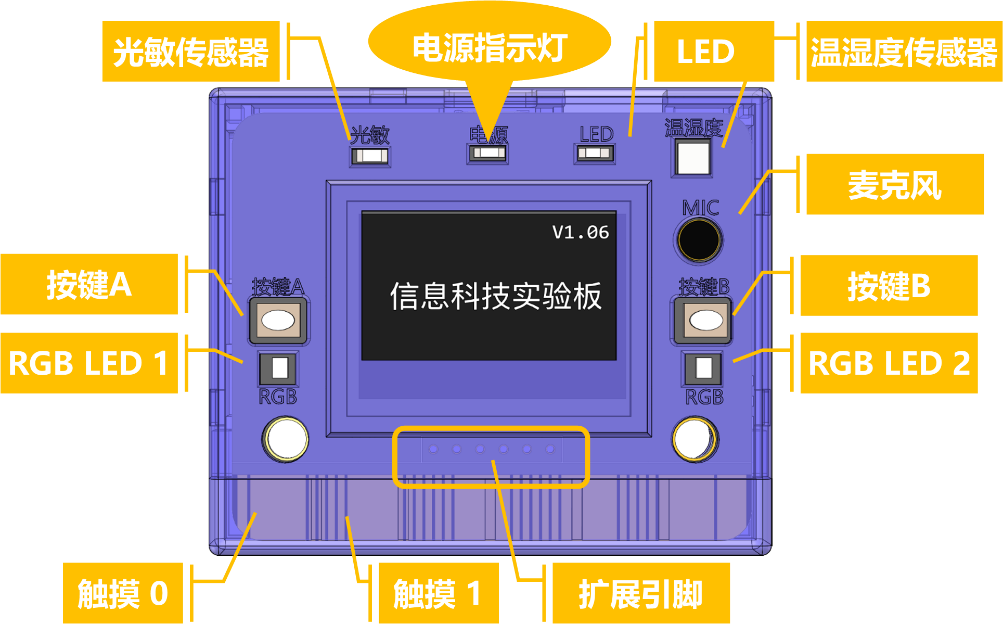

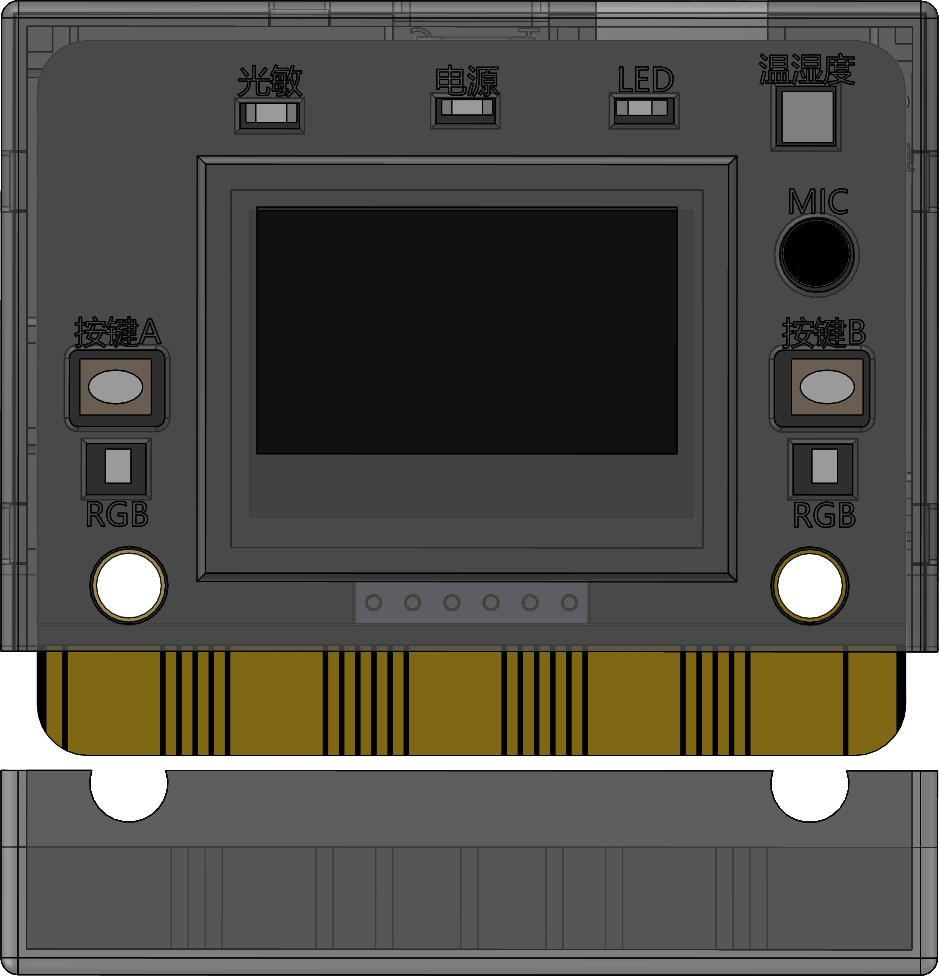

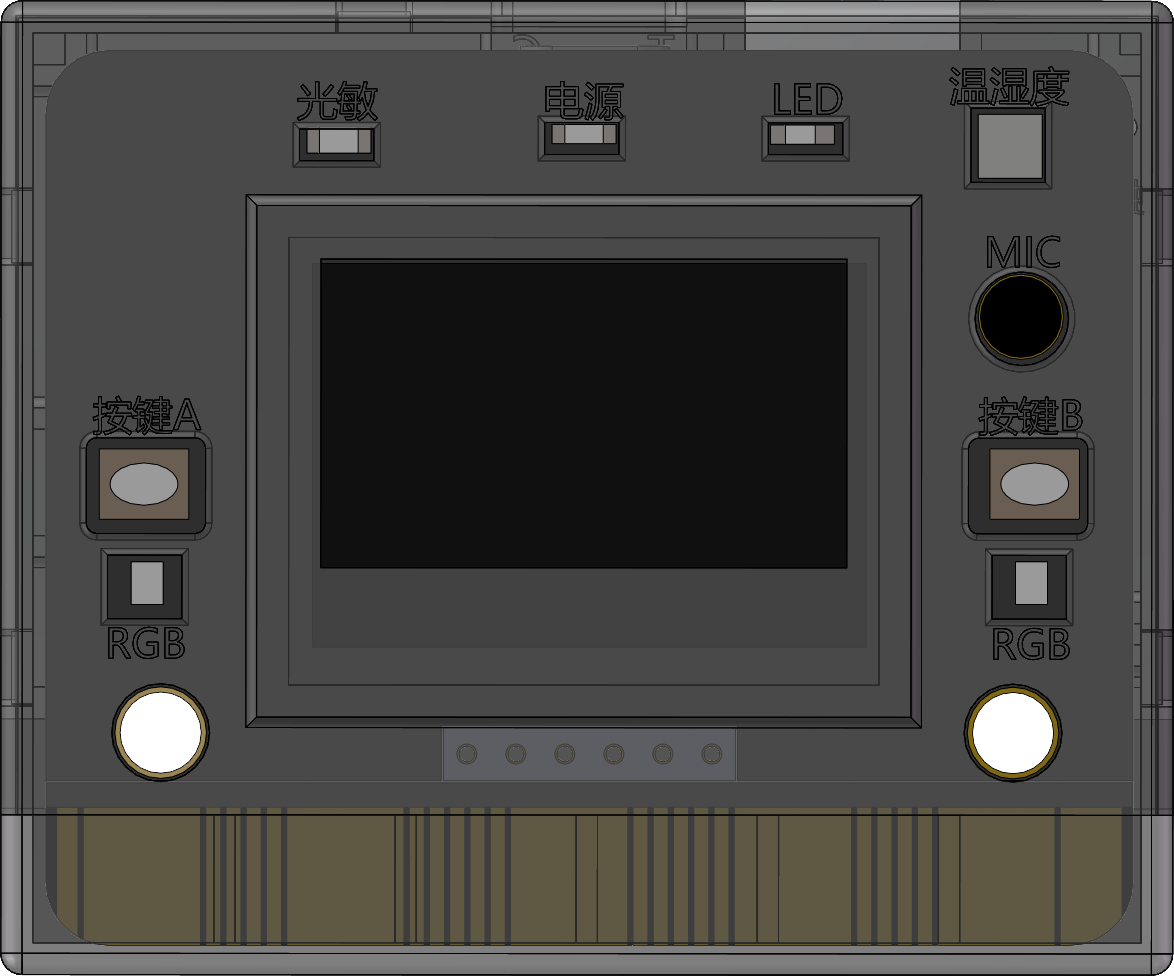

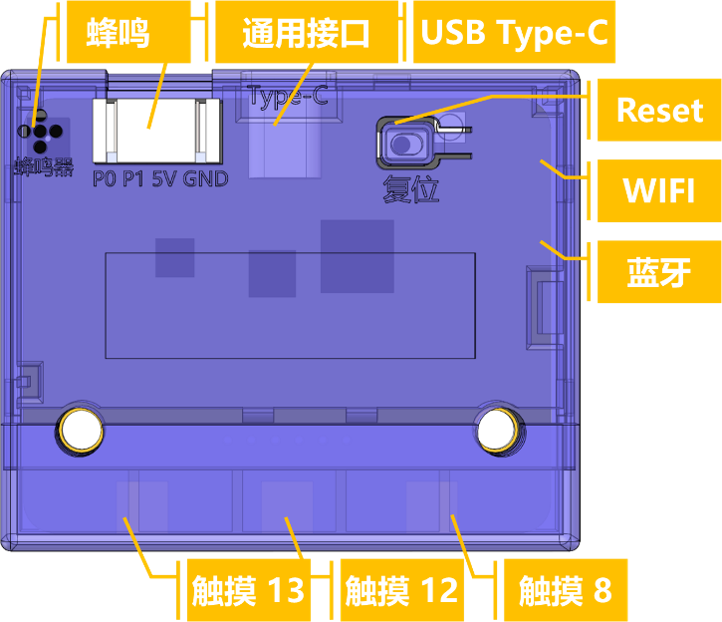

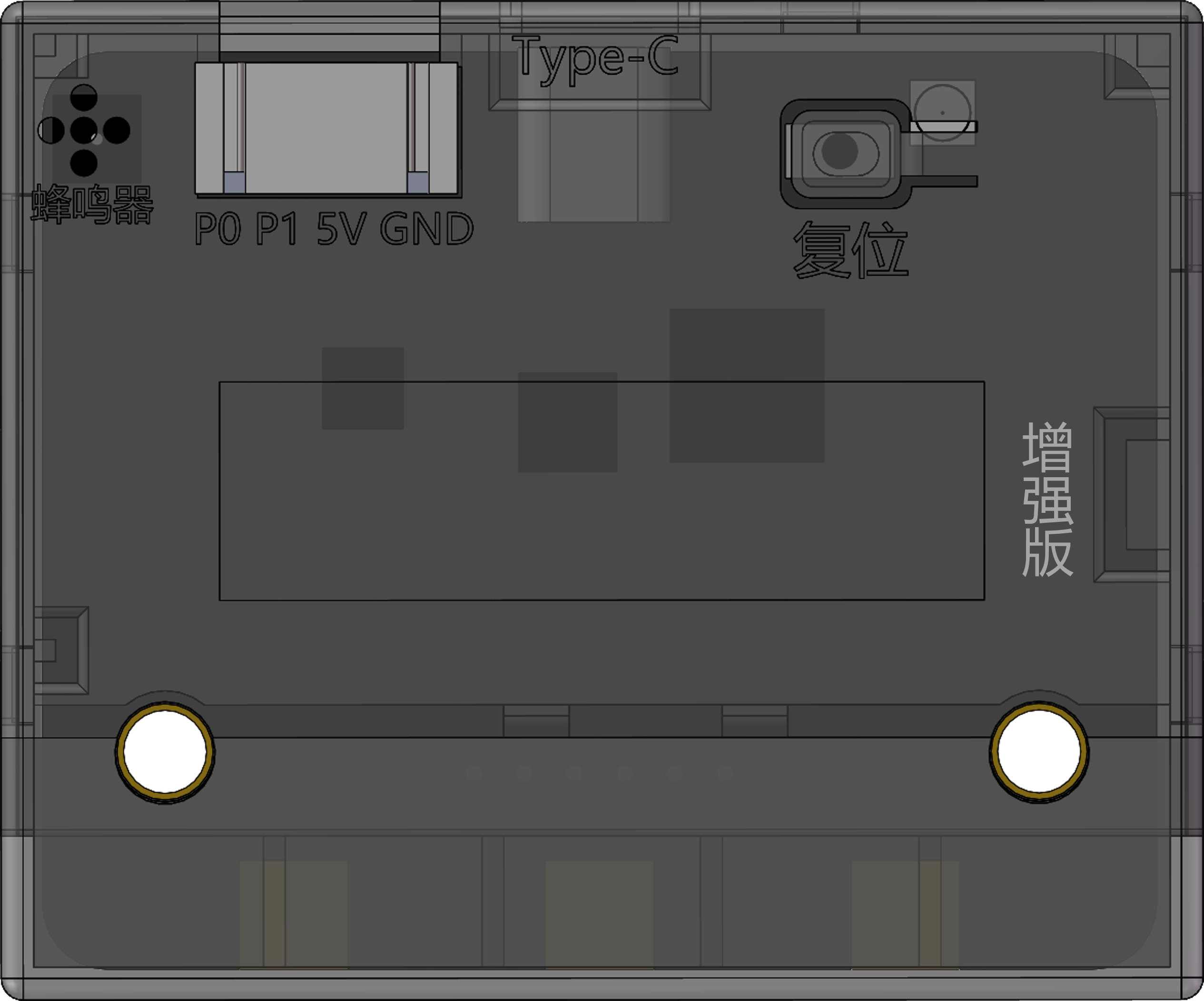

接口布局
