单路微型驱动模块

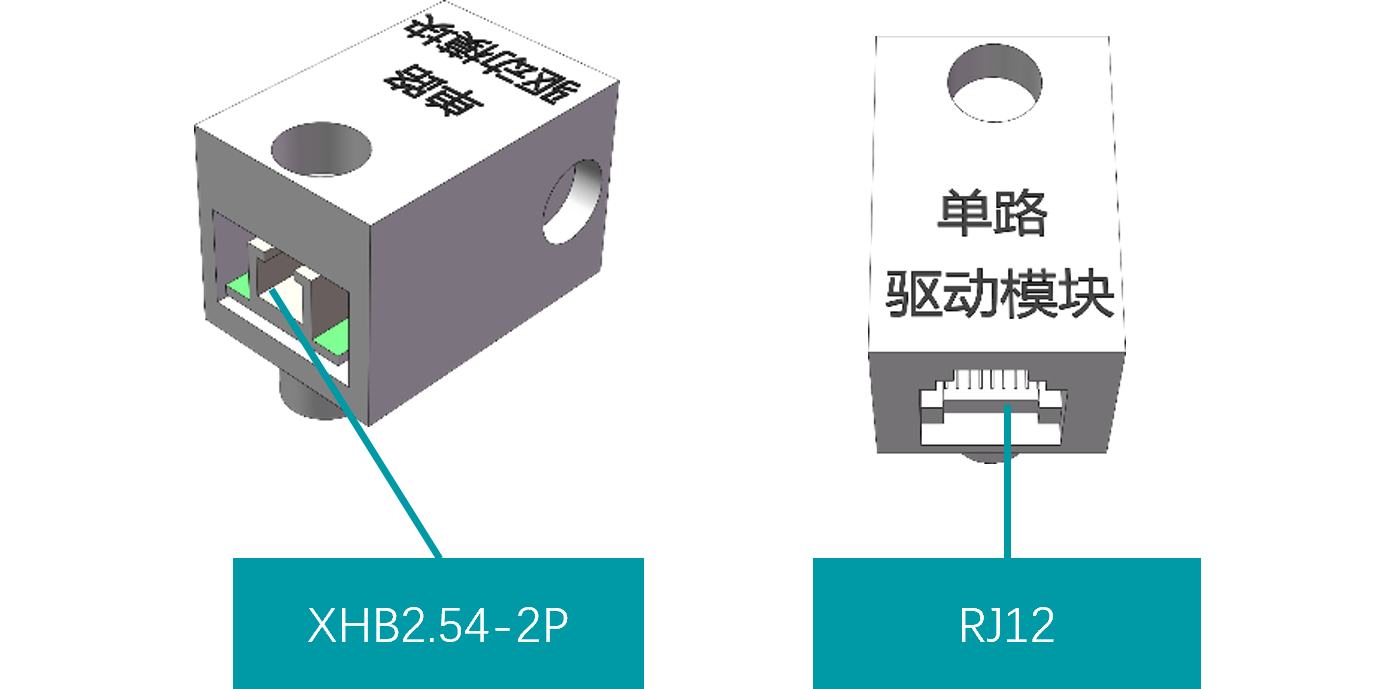

传感器介绍
单路微型驱动模块用于控制1路执行器驱动，默认连接实验板通用接口的P0口。用于驱动程控微型风扇、超声波雾化模块、程控加热模块等的工作。
 |
| 工作电压 | 5V |
|---|---|
| 类型 | 执行器 |
| 输入接口类型 | RJ12 |
| 输出接口类型 | XHB2.54-2P |
| 外观尺寸 | 20*25*30mm |
| 适配类型 | 主板/扩展板 |

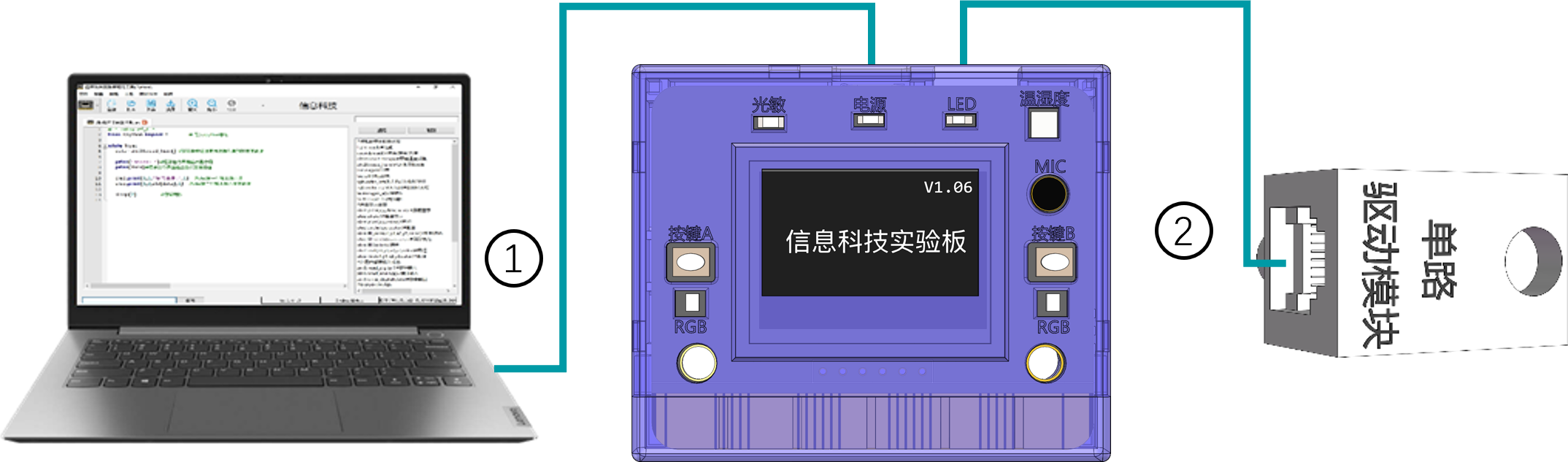

主板连接方式

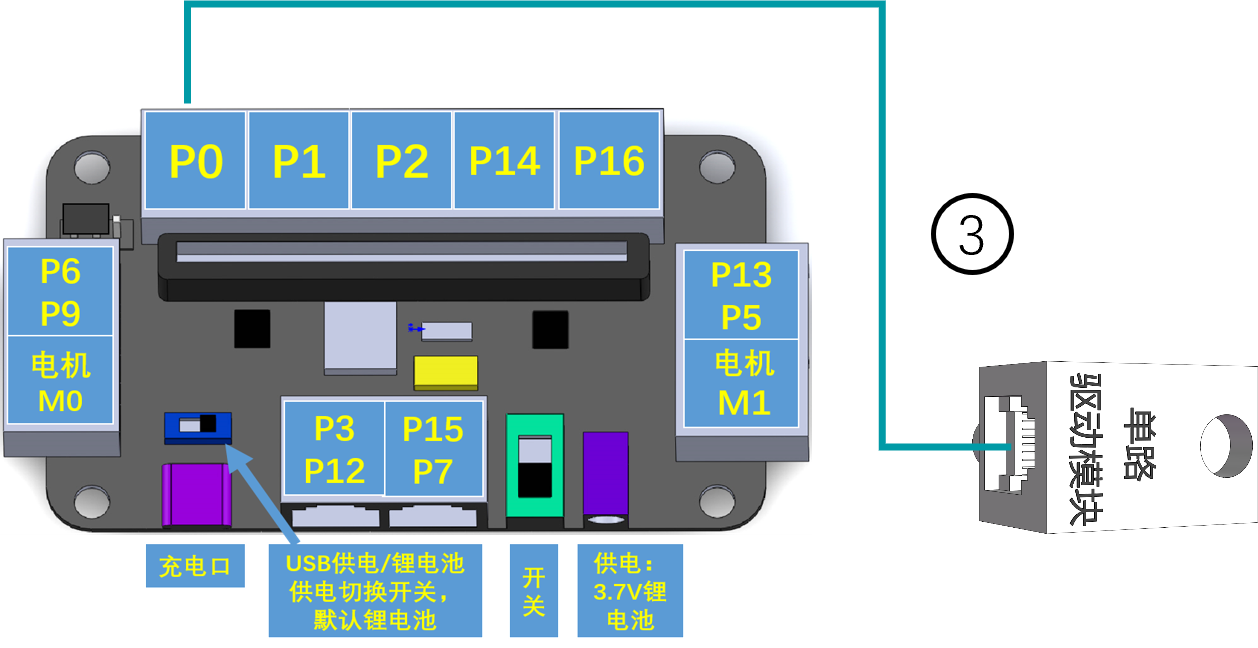

扩展板(V1.0)连接方式
单路微型驱动模块可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图示例连接P0端口
接线类型
① USB Type-C数据线
.png)
②PH2.0-4P转RJ12线
③6P6C-RJ12线
程序代码（主板/扩展板）
from npython import *
#默认连接实验板通用接口的P0口
while True:
pin0.write_digital(1)#P0口置高
time.sleep(1)
pin0.write_digital(0)#P0口置低
time.sleep(1)
程序说明
对单路微型驱动模块的端口置高1秒后置低。pin0.write_digital(1)为P0口控制函数，参数为1时为给P0口置高，参数为0时为给P0口置低。
运行效果
单路微型驱动模块的控制P0口有0.5Hz的高电平（1秒长）输出。若在输出口接超声波雾化模块、程控风扇模块或程控加热模块，可以看到相应频率的工作变化。
