土壤水分传感器

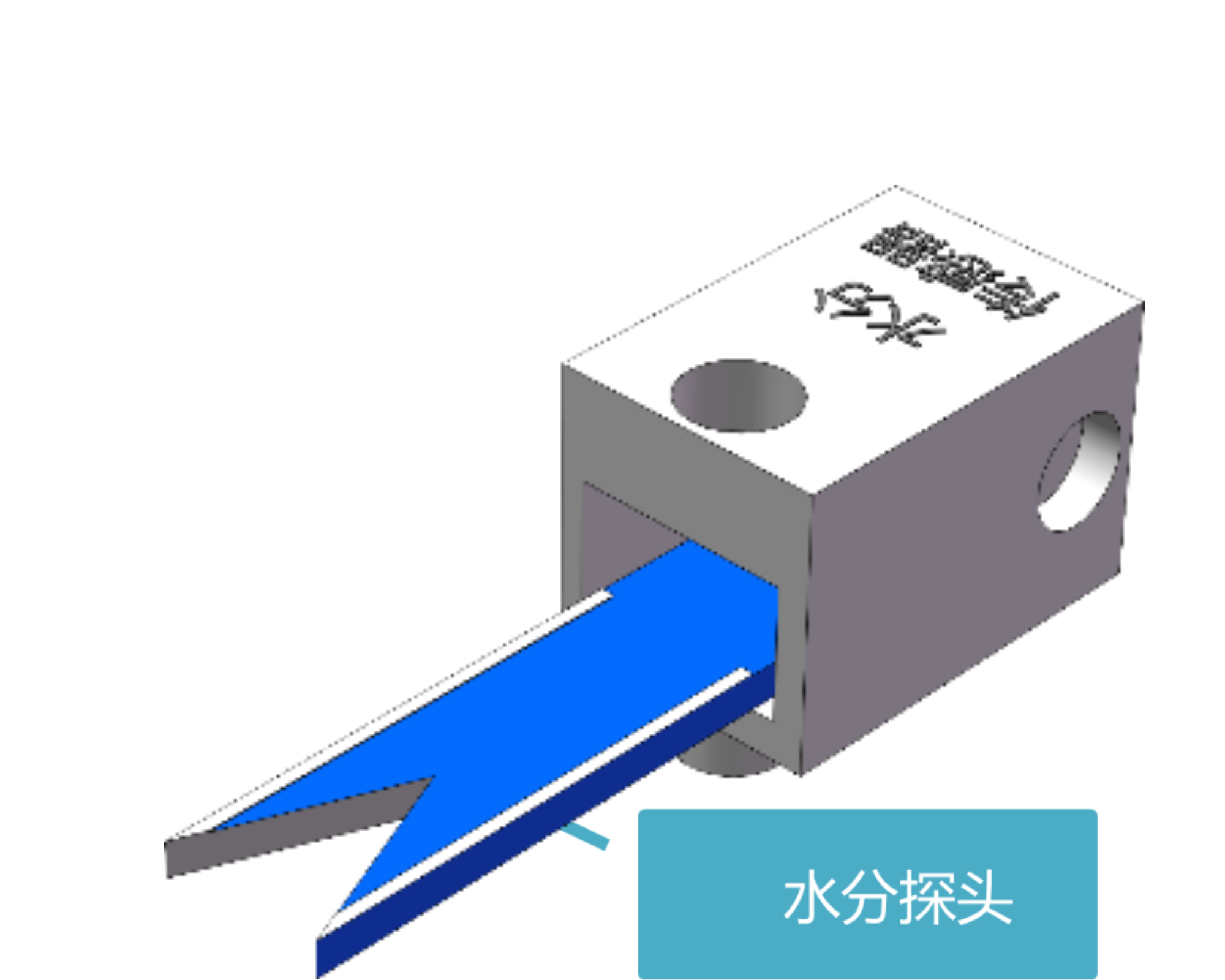

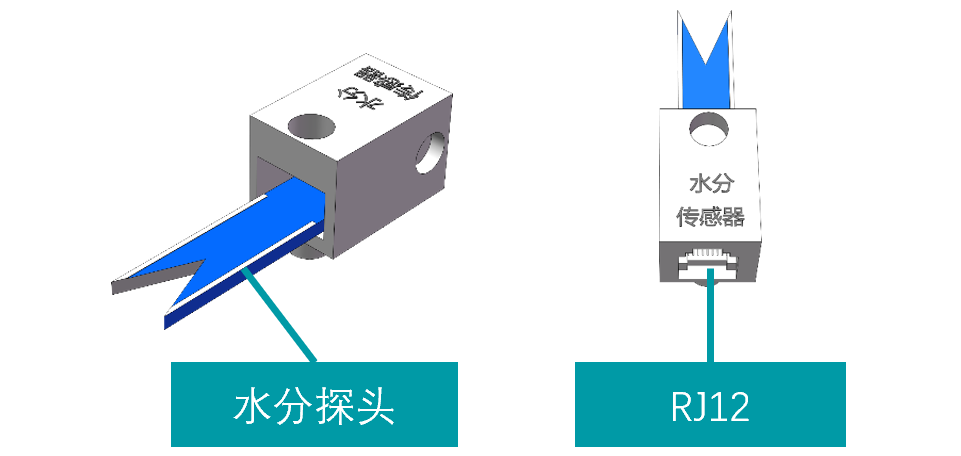

传感器介绍

  土壤水分传感器用于监测土壤中水分含量的变化，它提供一个与土壤水分含量成正比的模拟信号输出。也就是说，当土壤中的水分含量增加时，传感器的返回值也随之增大，这反映了土壤湿度的实时变化情况。利用这一特性，可以精确地测量和追踪不同时间点的土壤湿度状况，为农业管理、环境监测等领域提供了重要的数据支持。这种传感器对于优化灌溉策略、评估土壤质量以及研究水文循环等方面具有重要意义。

工作电压	5V
类型	传感器

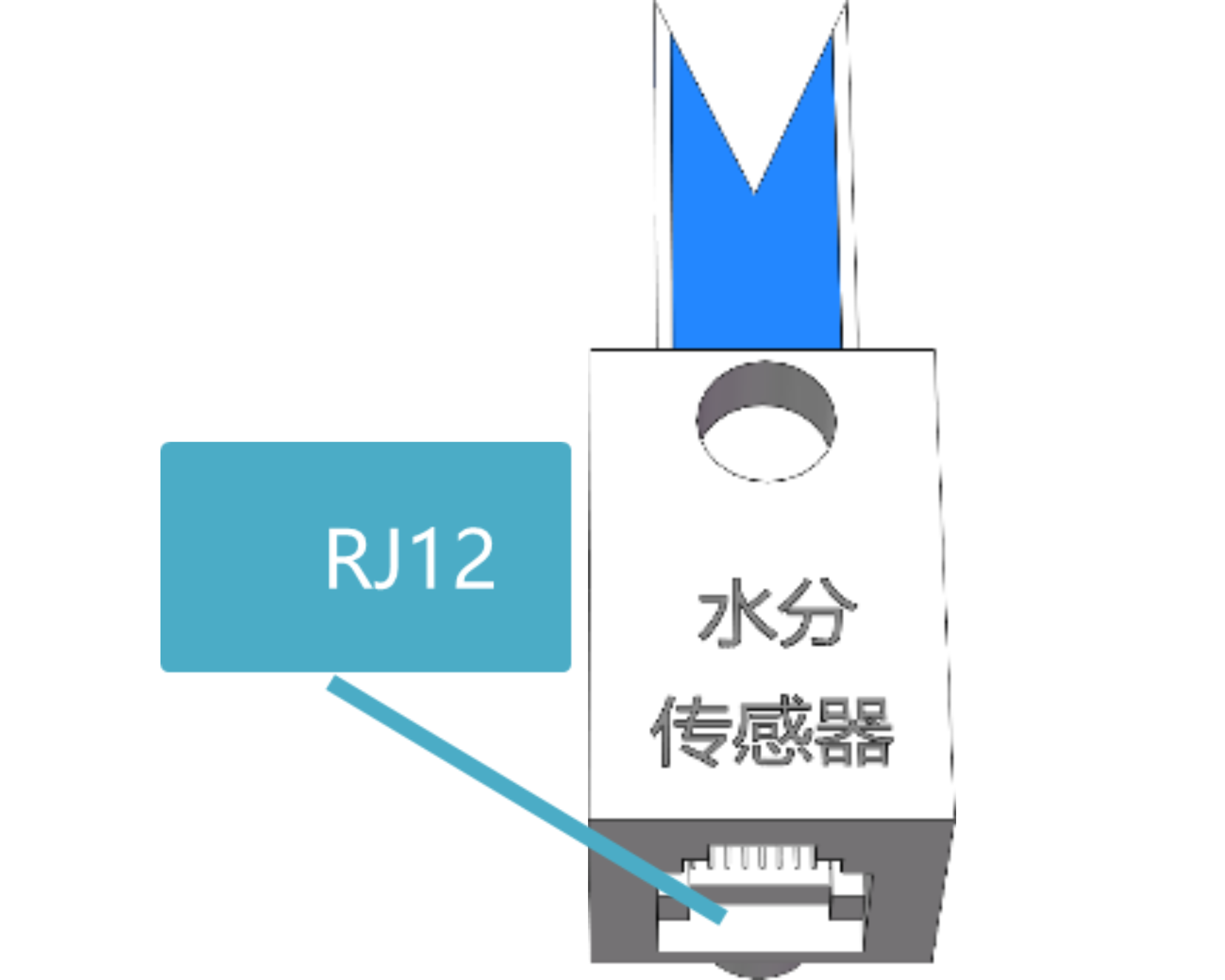

接口类型	RJ12
外观尺寸	20*25*75mm
适配类型	主板/扩展板

主板连接方式

主板连接示意图

扩展板(V1.0)连接方式

土壤水分传感器可以连接的扩展板接口有P0,P1,P2,P14,P15,P16,下图示例连接P0端口

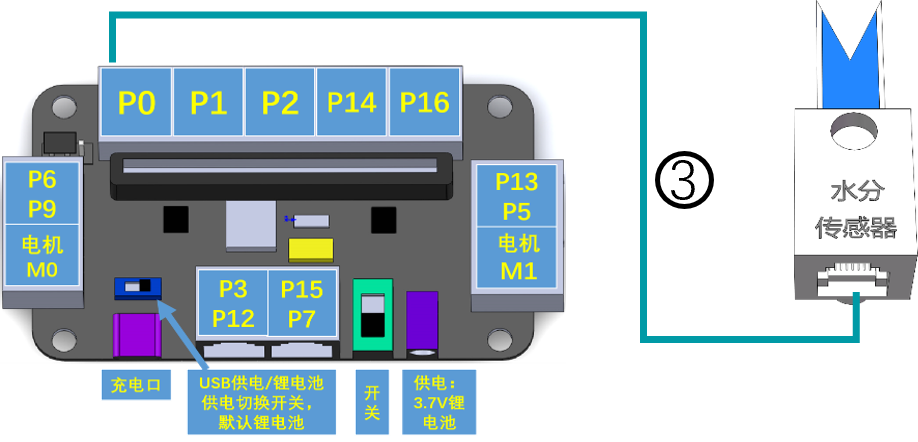

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的土壤水分传感器（外置）的水分值并显示
	oled.print(1,2,"水分："+str(pin0.read_analog()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

土壤水分传感器（外置）接实验板通用接口的P0引脚。pin0.read_analog()为相应引脚的模拟传感器读取函数，返回值为相应的模拟值，范围为0~4095。

运行效果
