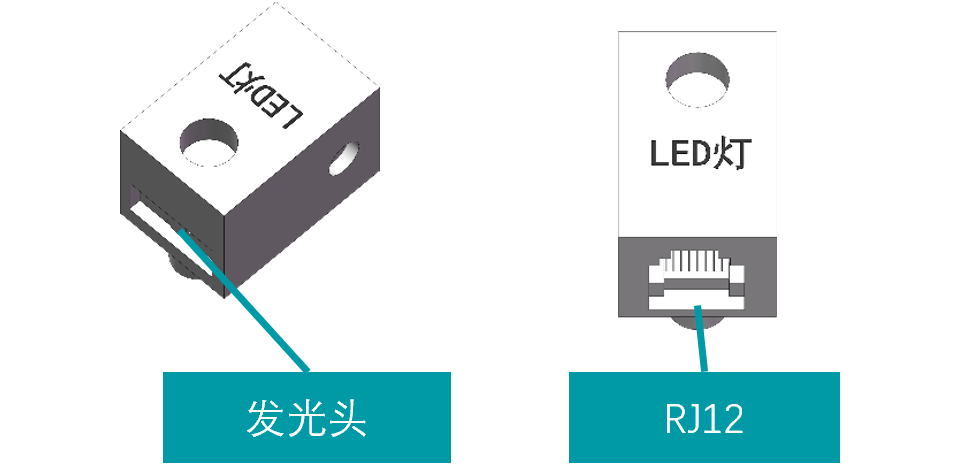

LED灯模块

传感器介绍

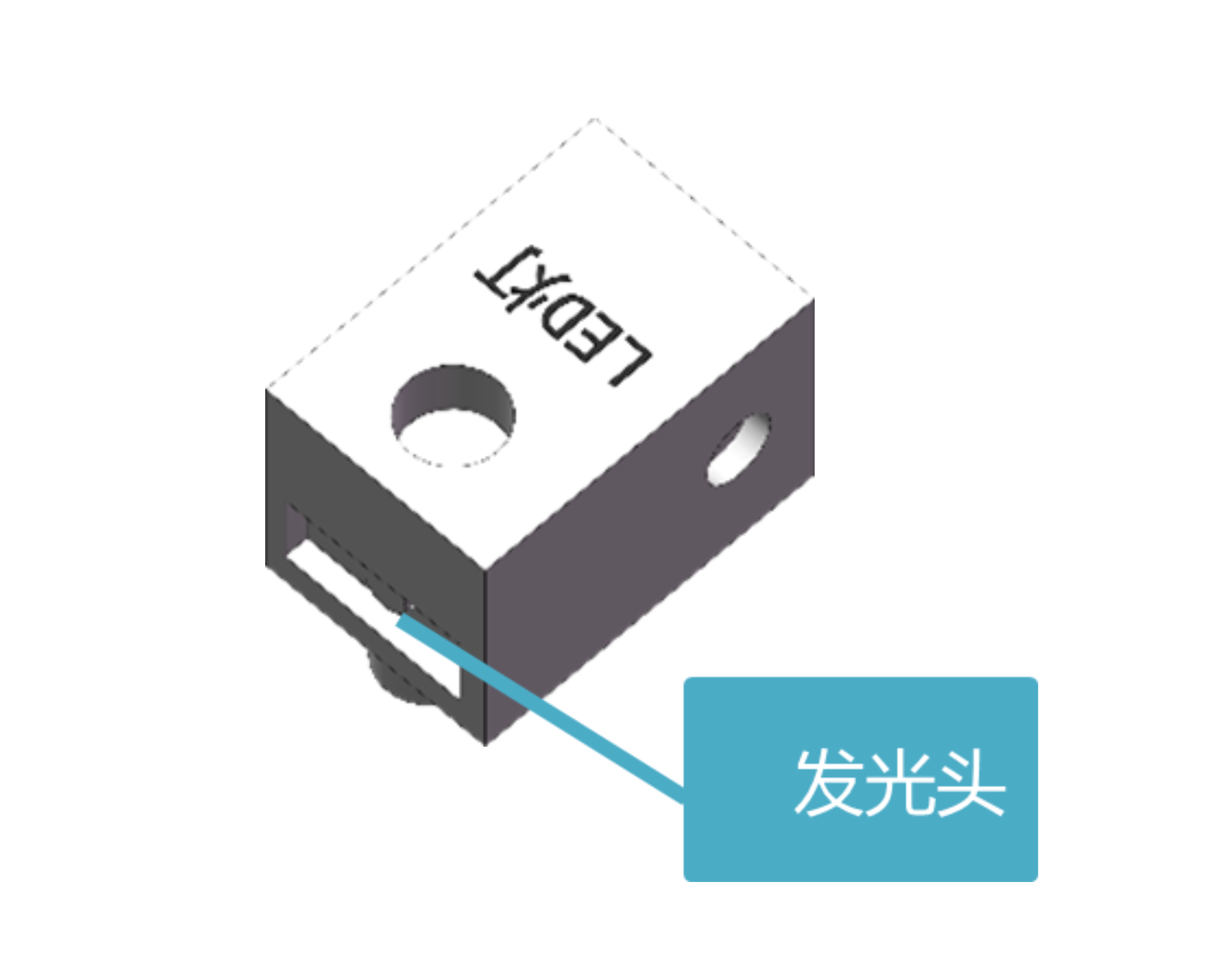

  LED灯模块的核心是发光二极管，它由一个半导体晶片构成，这是一种能够直接将电能高效转化为可见光的固态半导体器件。作为心脏部分的晶片，通过电子和空穴复合释放能量，产生光子，进而发出光线。这意味着LED灯不仅可以实现电能到光能的直接转换，而且具有高效、节能及长寿命等特点，广泛应用于照明、显示屏幕以及信号指示等多个领域。

工作电压	5V
类型	执行器

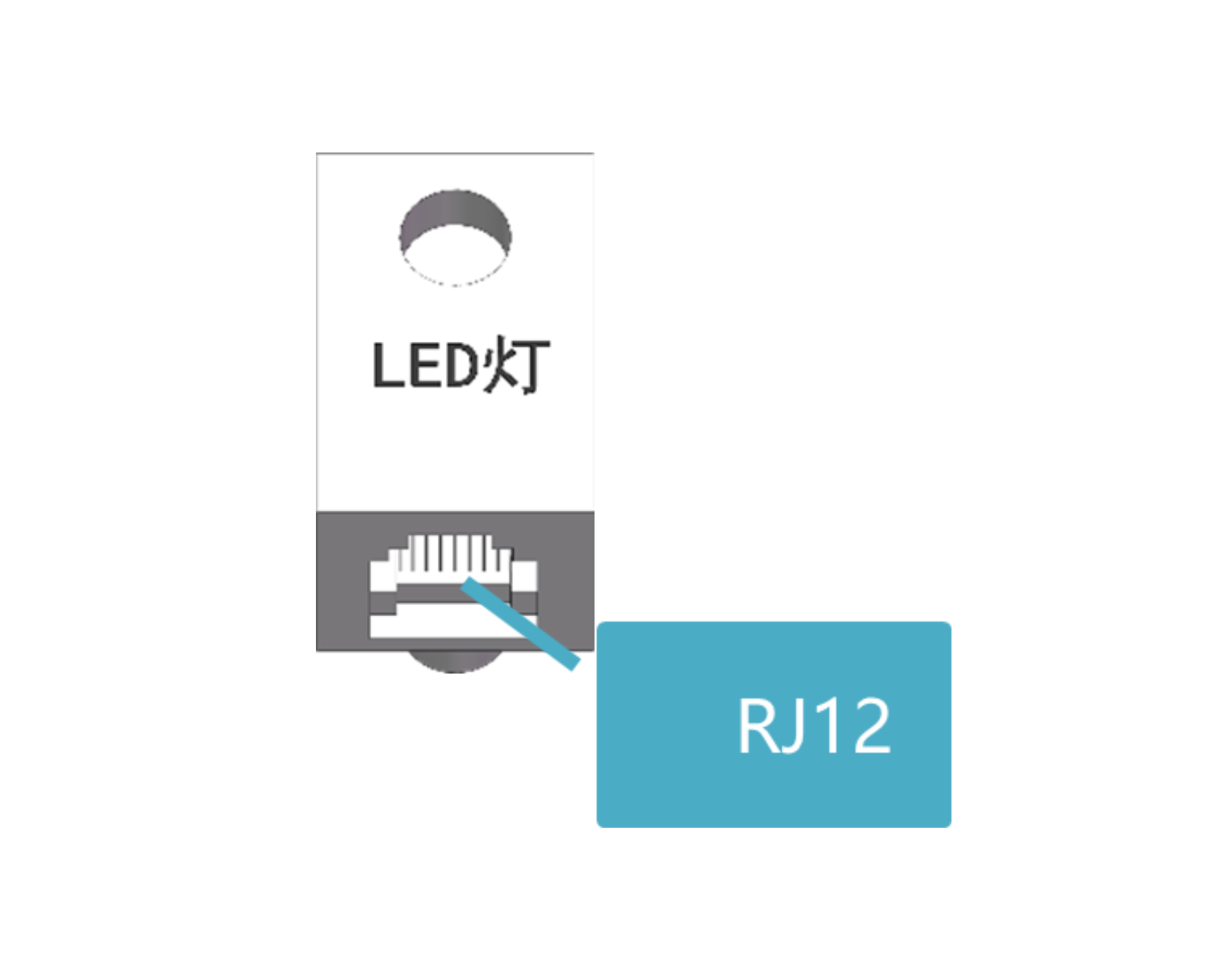

接口类型	RJ12
外观尺寸	20*25*30mm
适配类型	主板/扩展板

主板连接方式

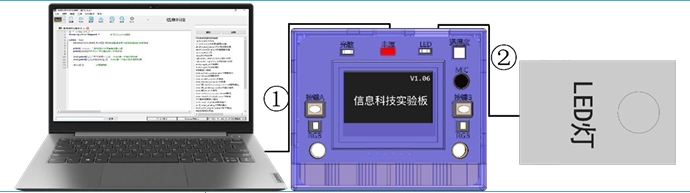

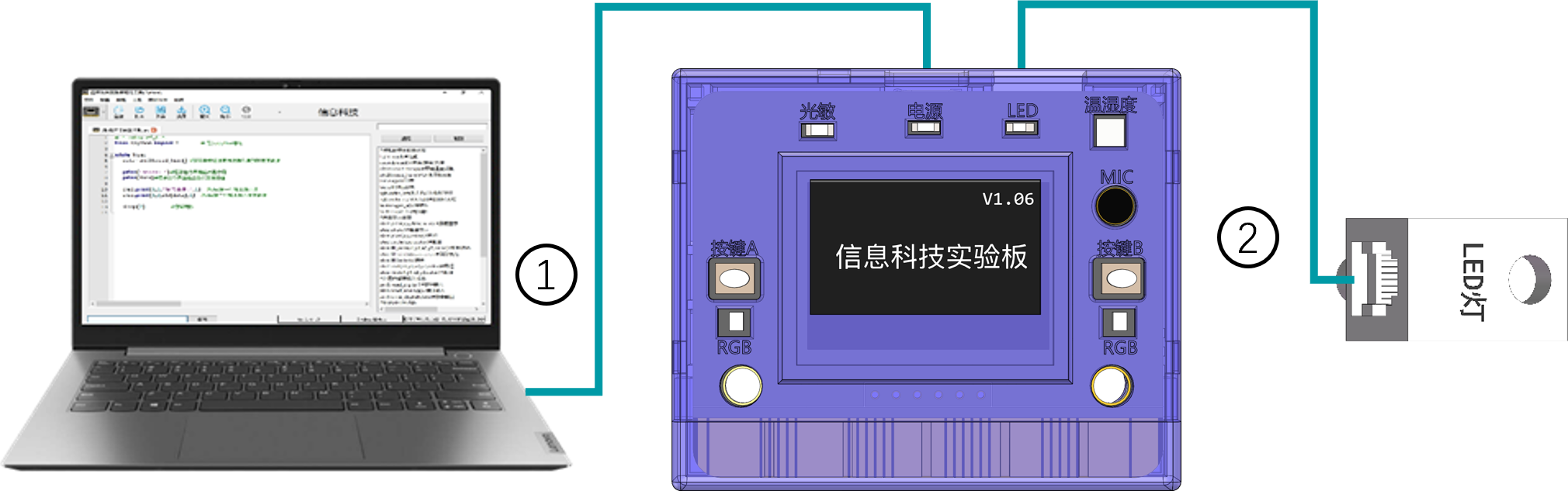

主板连接示意图

扩展板(V1.0)连接方式

LED灯模块可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图示例连接P0端口

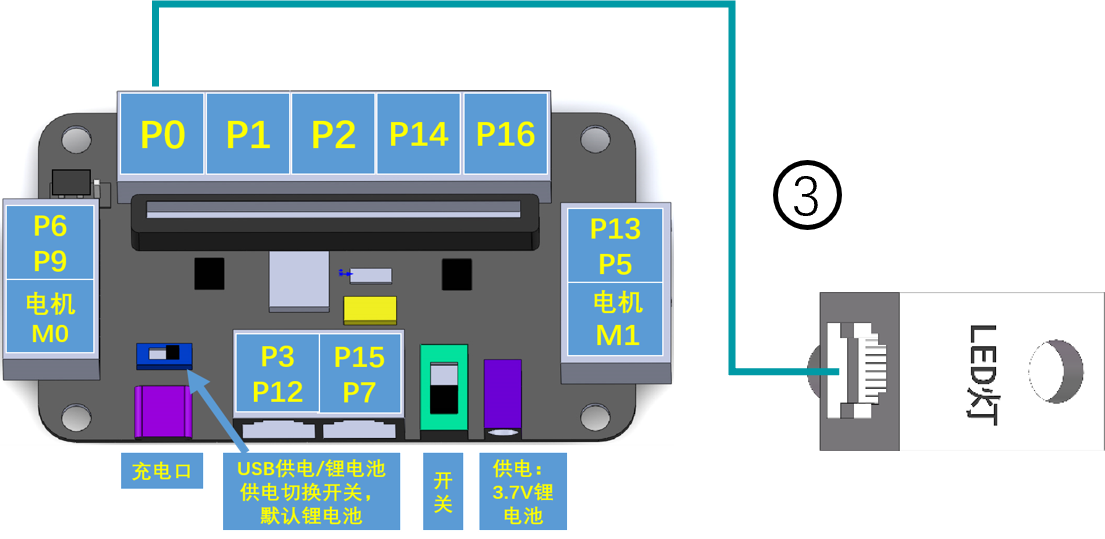

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
#接P0
while True:
	pin0.write_digital(1)#LED模块亮
	time.sleep(2)#延时2秒
	pin0.write_digital(0)# LED模块灭
	time.sleep(2)

程序说明

LED灯模块接实验板实验板通用接口的P0引脚。pin0.write_digital(0/1)为P0口控制函数，参数为1时为给P0口置高，参数为0时为给P0口置低。接在P0口的LED灯模块执行相应的亮与灭。

运行效果

LED灯模块每间隔2秒执行一次2秒亮灯。
