外热释电传感器

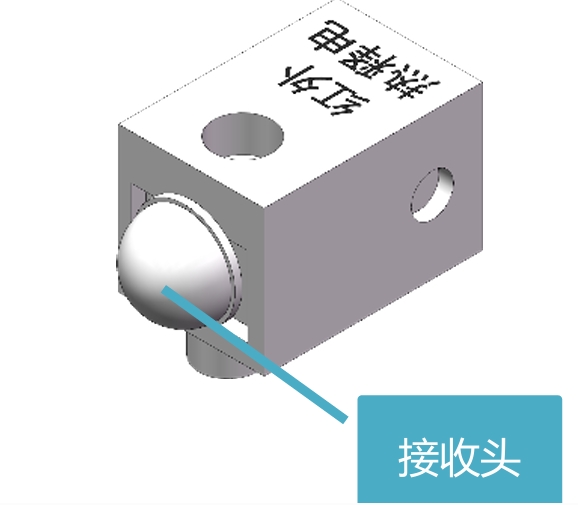

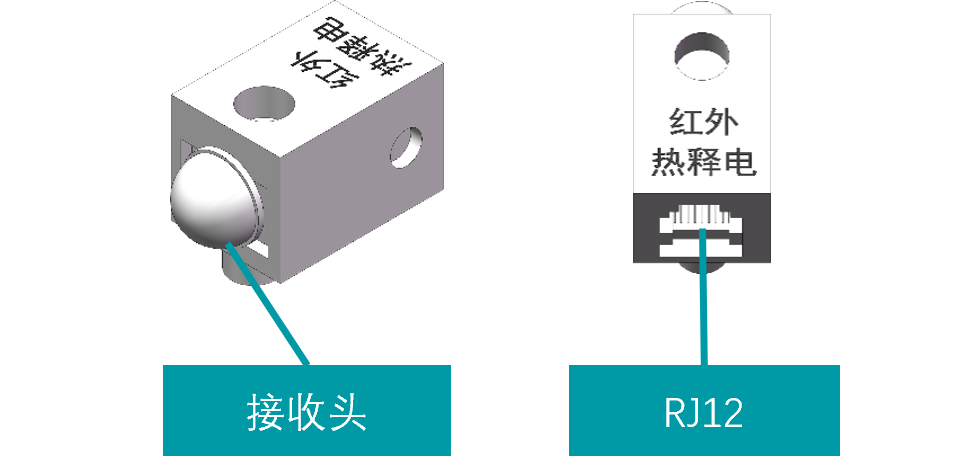

传感器介绍

  红外热释电传感器是一种专门用于检测人体或动物是否存在的一种传感器。它通过检测在特定时间内脉冲的个数和测量脉冲宽度来识别有效的人体信号，从而判断是否有人体存在。这种传感器能够感知人体发出的红外辐射，并将其转换为电信号进行分析。如果检测到的信号符合人体特有的模式，传感器就会确认有人体存在。这种方法被广泛应用于安防系统、自动照明控制以及公共设施中的自动化设备，以实现智能化的感应控制。

工作电压	5V
类型	传感器

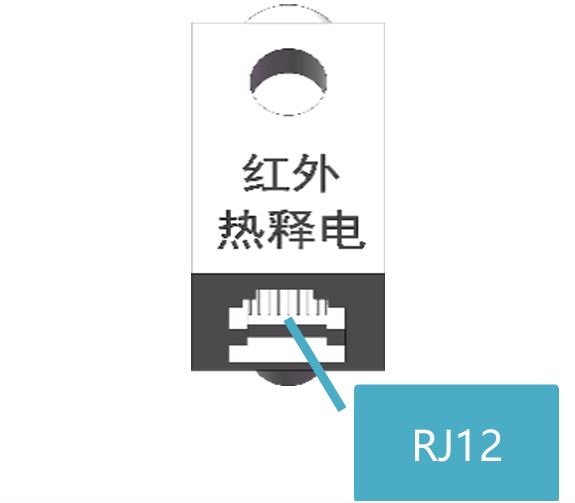

接口类型	RJ12
外观尺寸	20*25*38mm
适配类型	主板/扩展板

主板连接方式

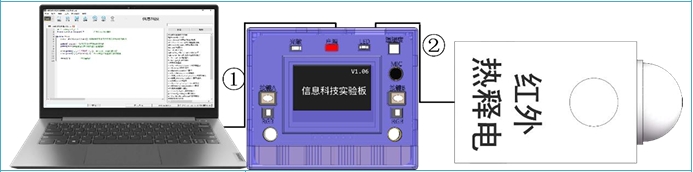

主板连接示意图

扩展板(V1.0)连接方式

红外热释电传感器可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图为P0端口连接图

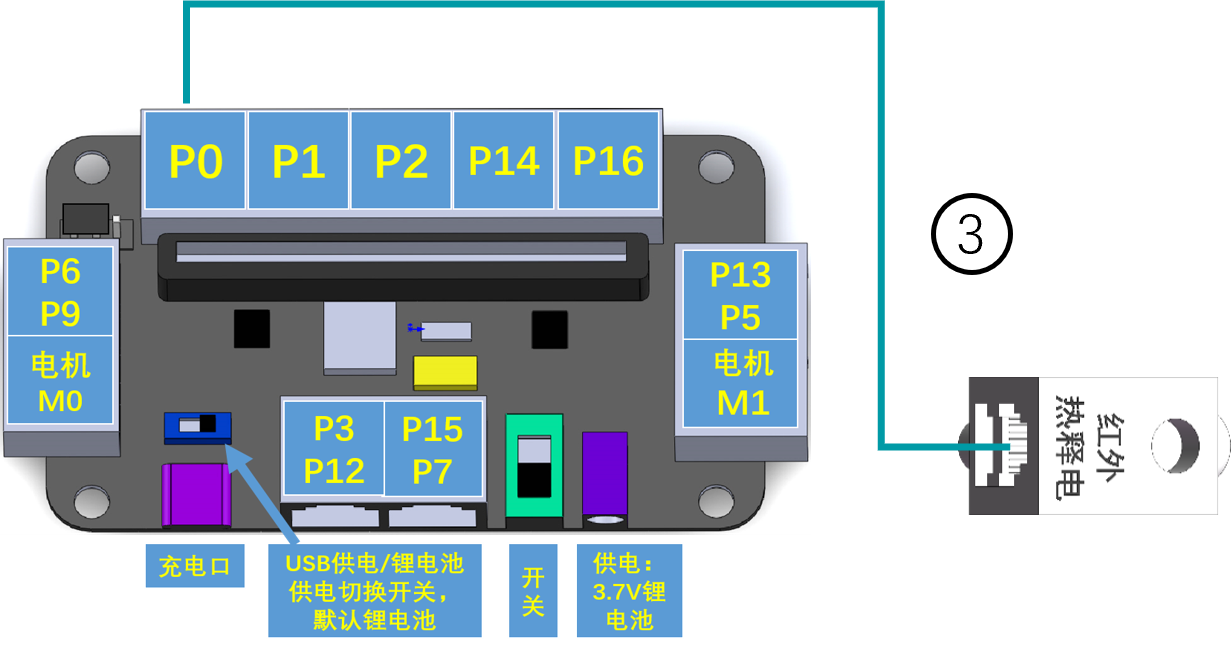

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的红外热释电（外置）的返回值并显示
	oled.print(1,2,"热释电："+str(pin0.read_digital()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

红外热释电（外置）接实验板通用接口的P0引脚。pin0.read_digital()为相应引脚的数字传感器读取函数，返回值为0或1。检测到人时返回值为1，否则为0。

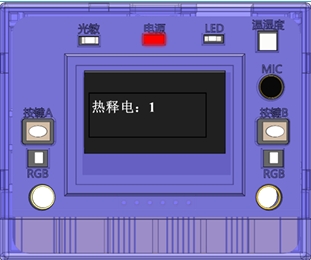

运行效果
