按键传感器

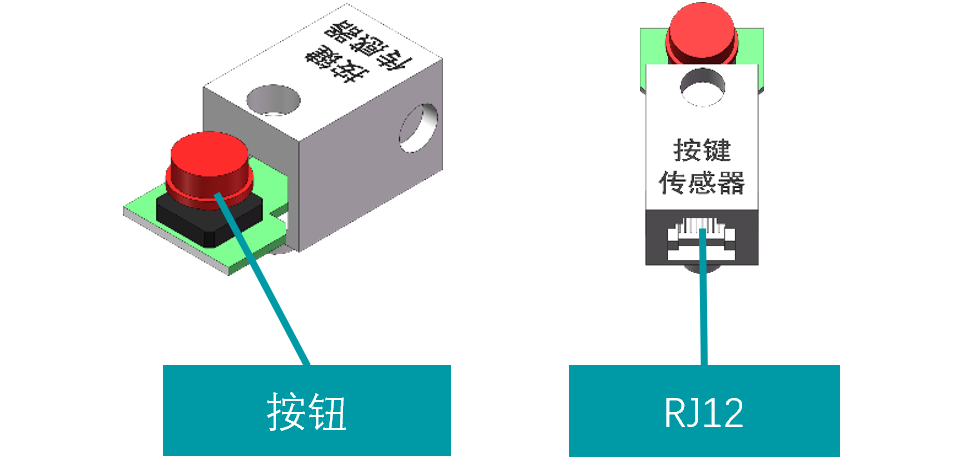

传感器介绍

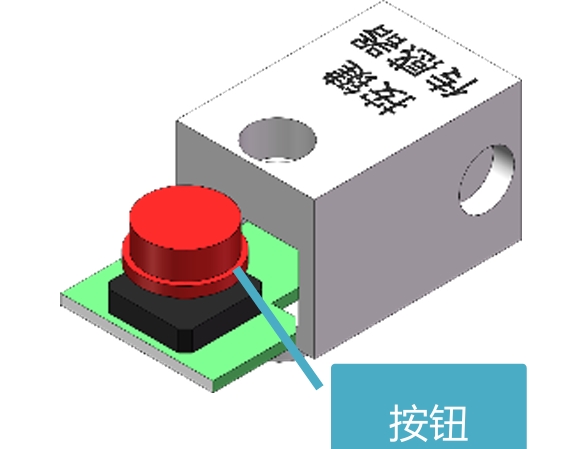

  按键传感器是一种用于检测开关状态变化的装置，它通过按键的操作来改变电路输入量的高低电平。通常情况下，当按钮未被按下时，传感器返回低电平信号，即0；而当按键被按下时，则返回高电平信号，即1。这种传感器常用于各种控制系统中，作为用户输入接口，以实现对设备或系统的简单控制和交互。其工作原理简单可靠，广泛应用于电子设备、自动化系统以及人机交互界面等领域。

工作电压	5V
类型	传感器

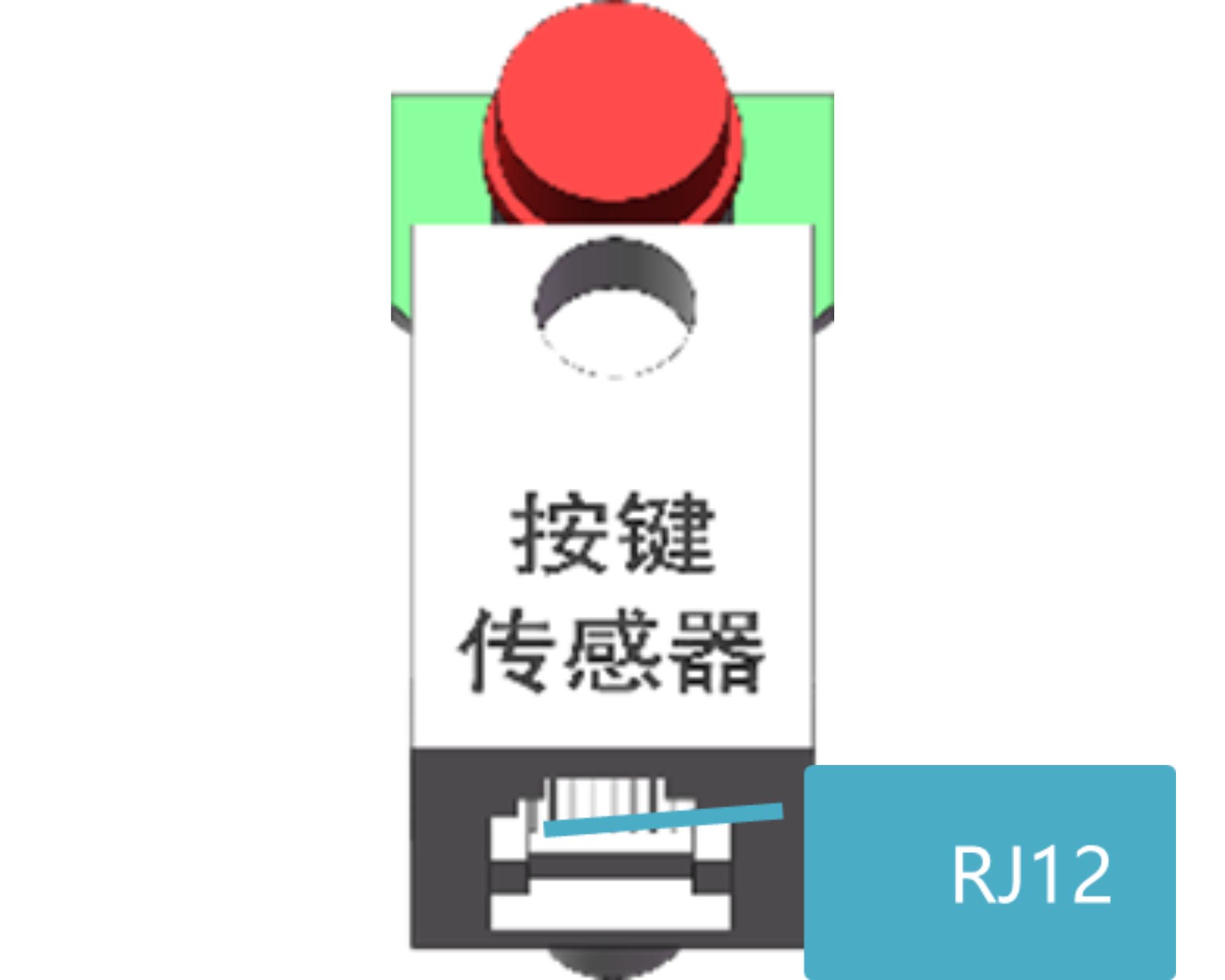

接口类型	RJ12
外观尺寸	25*25*45mm
适配类型	主板/扩展板

主板连接方式

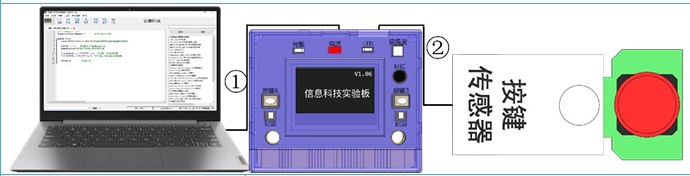

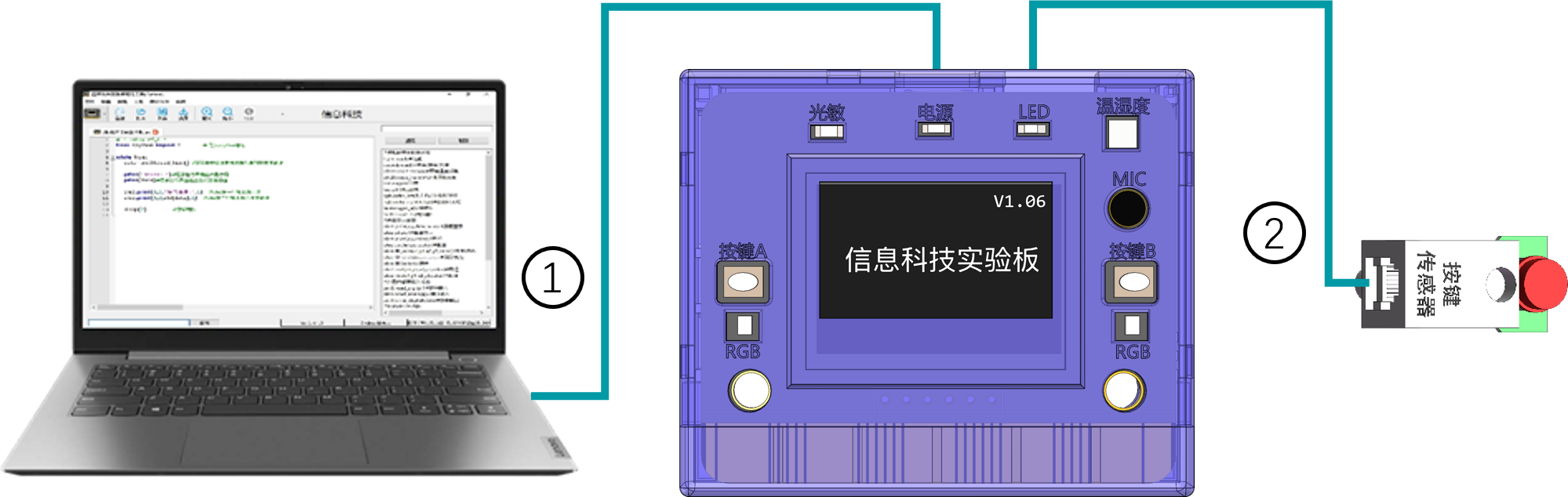

主板连接示意图

扩展板(V1.0)连接方式

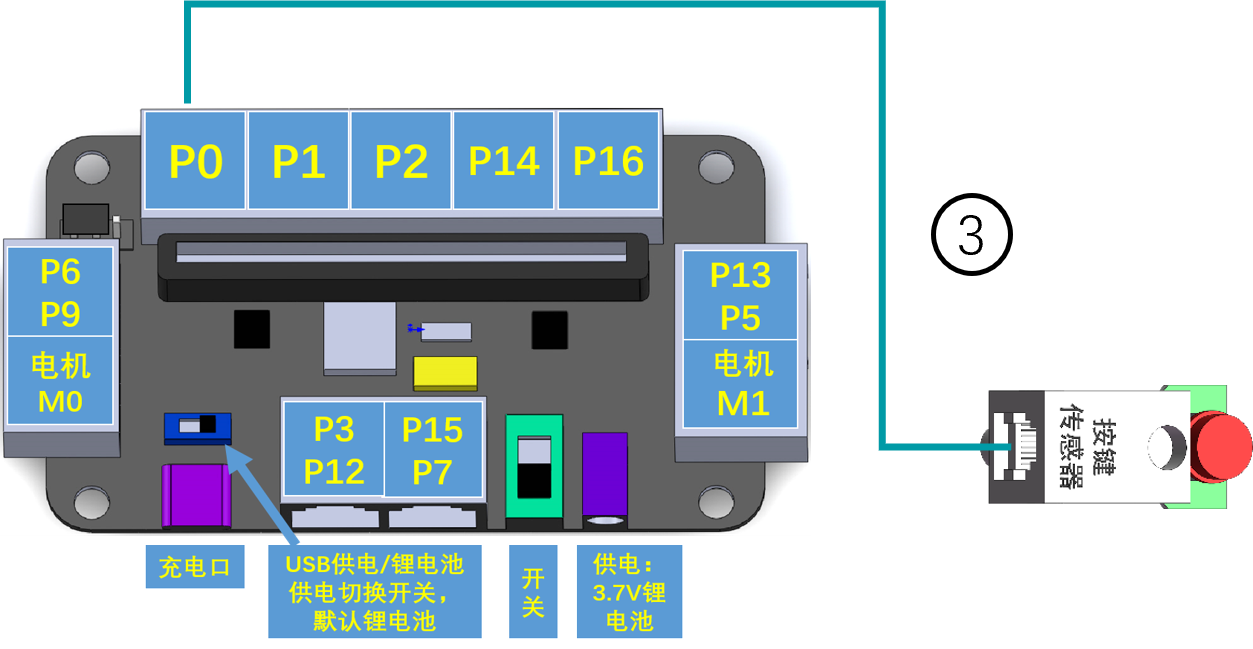

传感器可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图为P0端口连接图

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的按键传感器（外置）的返回值并显示
	oled.print(1,2,"按键："+str(pin0.read_digital()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

按键传感器（外置）接实验板通用接口的P0引脚。pin0.read_digital()为相应引脚的数字传感器读取函数，返回值为0或1。按钮按下时返回值为1，否则为0。

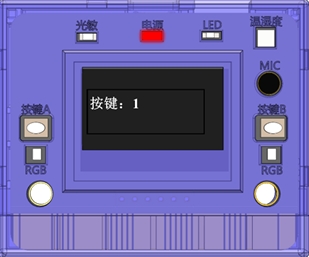

运行效果
