超声波传感器

传感器介绍

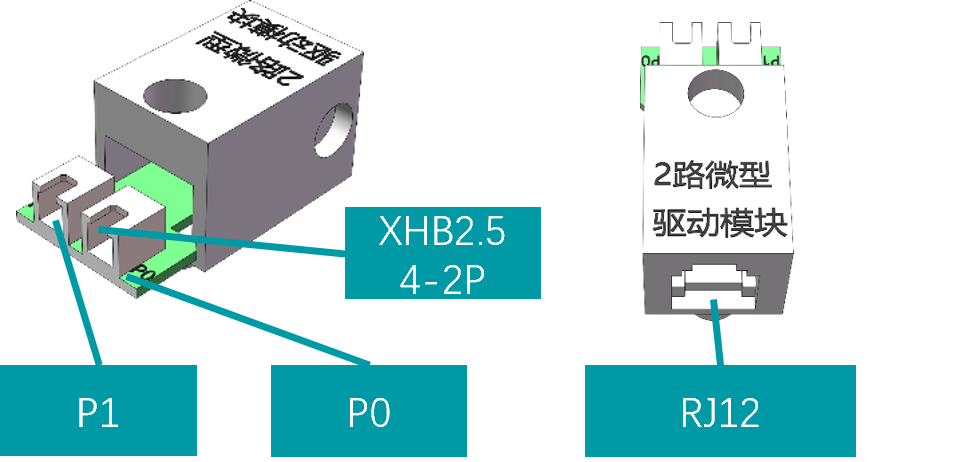

  2路微型驱动模块用于驱动2路执行器驱动，其中P0驱动口对应连接通用接口的P0口，P1驱动口对应连接通用接口的P1口。用于驱动程控微型风扇、超声波雾化模块、程控加热模块等的工作。

工作电压	5V
类型	执行模块
输入接口类型	RJ12
输出接口类型	XHB2.54-2P
外观尺寸	20*25*40mm
适配类型	主板/扩展板

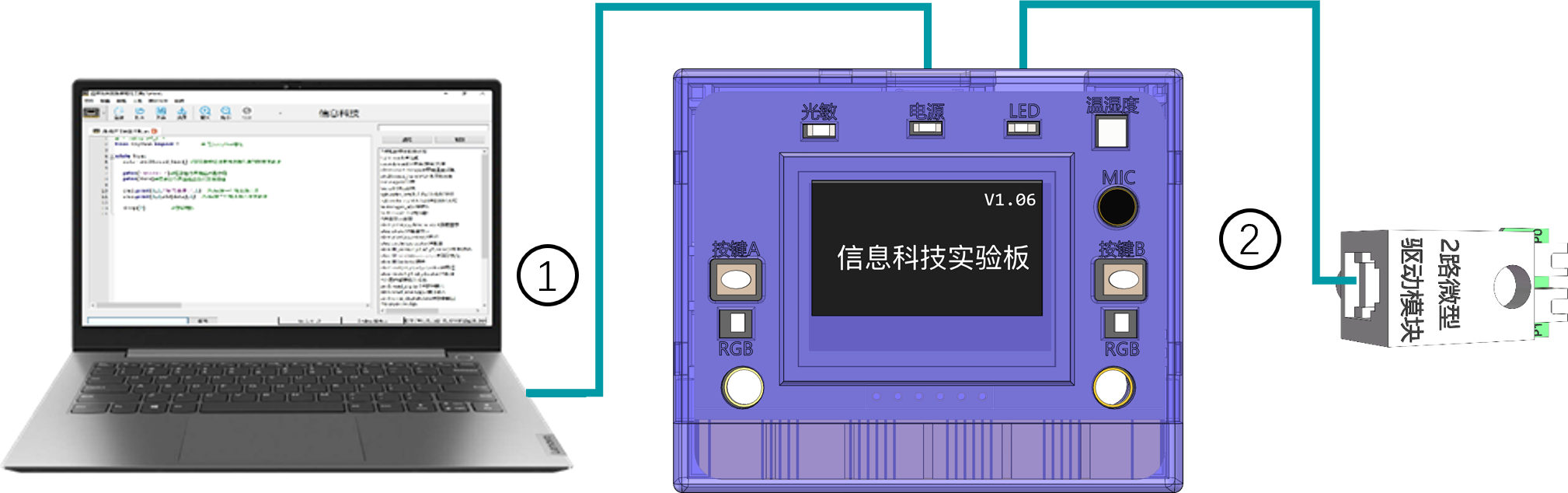

主板连接方式

主板连接示意图

扩展板(V1.0)连接方式

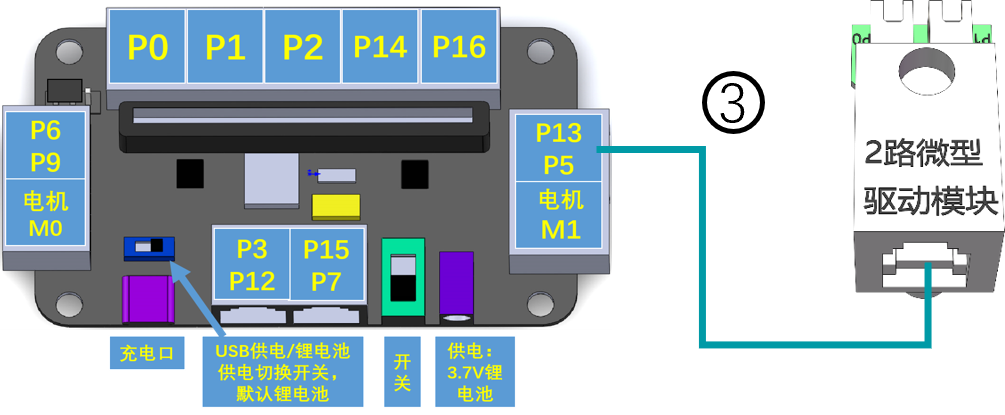

2路微型驱动模块可以连接的扩展板接口有p13/p5,p6/p9,p3/p12,下图为p13/p5端口连接图

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板）

from npython import *
while True:
  pin0.write_digital(1)#P0口置高
  time.sleep(1)#延时1秒
  pin0.write_digital(0)#P0口置低
  time.sleep(1)
  pin1.write_digital(1)#P1口置高
  time.sleep(1)
  pin1.write_digital(0)#P1口置低
  time.sleep(1)

程序代码（扩展板）

from npython import *
while True:
  pin13.write_digital(1)#P13口置高
  time.sleep(1)#延时1秒
  pin13.write_digital(0)#p13口置低
  time.sleep(1)
  pin5.write_digital(1)#P5口置高
  time.sleep(1)
  pin5.write_digital(0)#P5口置低
  time.sleep(1)

程序说明

对2路微型驱动模块的P0口置高1秒后置低，对2路微型驱动模块的P1口置高1秒后置低。pin0.write_digital(1)为P0口控制函数，参数为1时为给P0口置高，参数为0时为给P0口置低。P1或P13口的控制与P0相似。

运行效果

2路微型驱动模块的控制口P0、P1口有0.25Hz的高电平（1秒长）输出。若在输出口（P0或P1口）接超声波雾化模块、程控风扇模块或程控加热模块，可以看到相应频率的工作变化。
