旋钮电位器

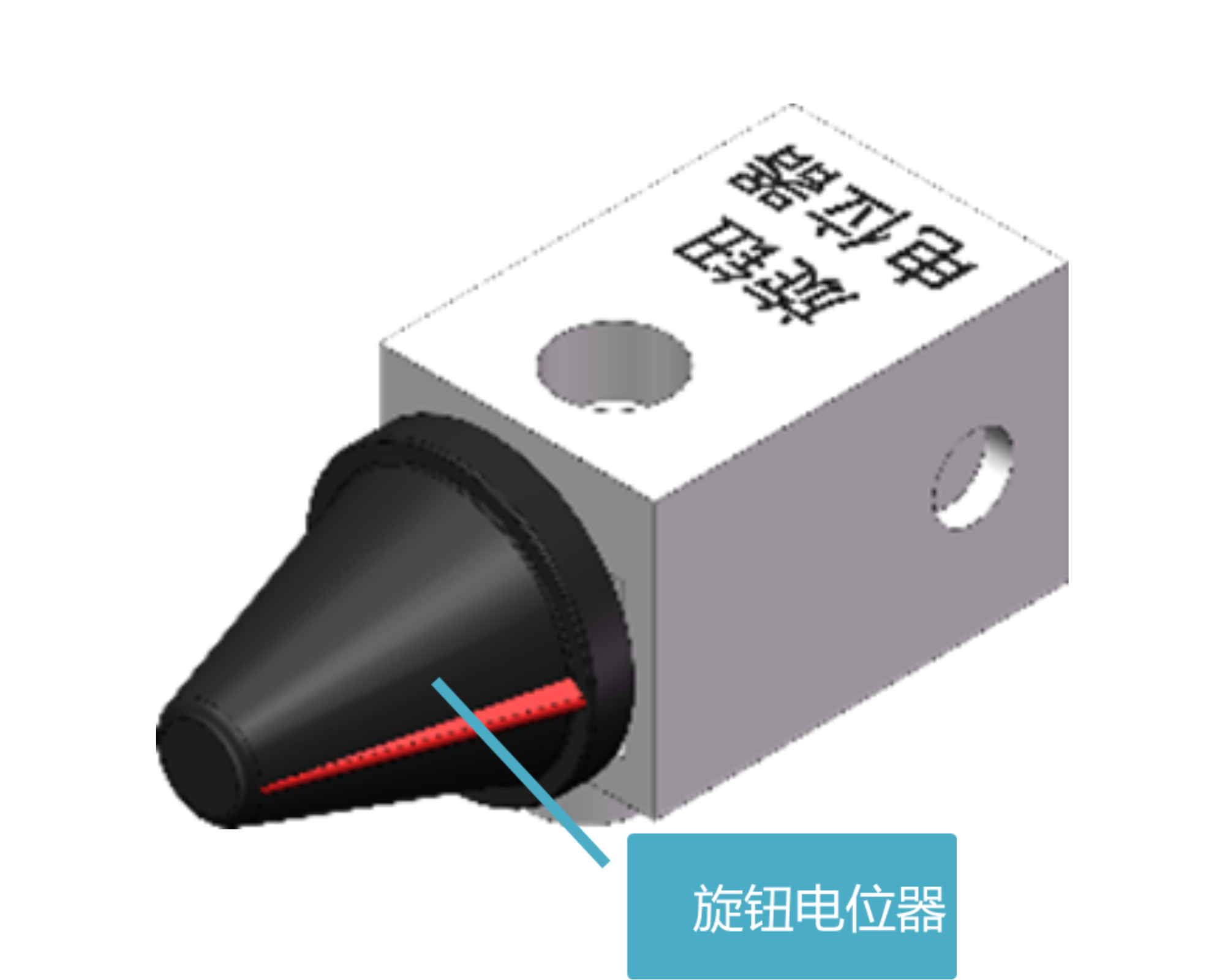

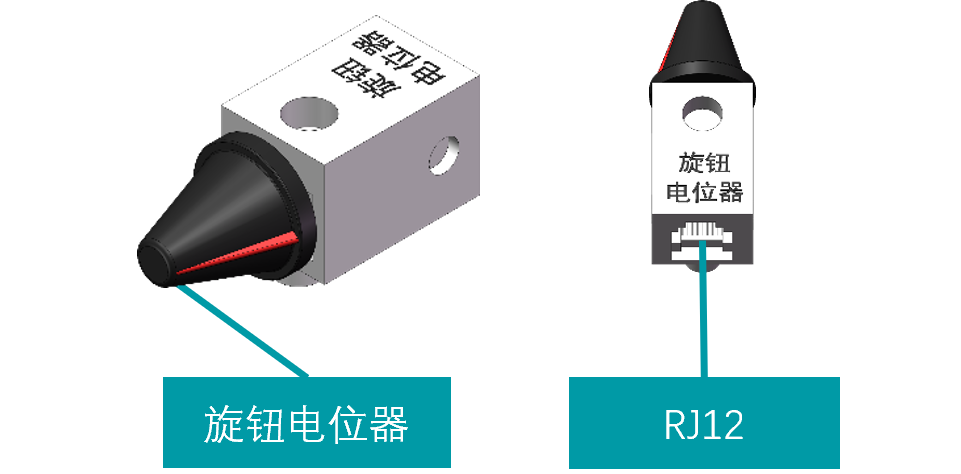

传感器介绍

  旋钮电位器是一种通过旋转调节来改变电阻值的设备，它利用电阻值的变化来实现不同的电位分压。这种传感器常用于调整电路中的电压水平，从而控制菜单选项或档位的变化。具体来说，当旋钮转动时，内部的电阻值随之改变，进而影响输出电压的比例。旋钮电位器广泛应用于电子设备中，如音量控制器、调光开关以及各种需要精确调节输入信号的控制系统，为用户提供直观且便捷的操作方式。

工作电压	5V
类型	传感器

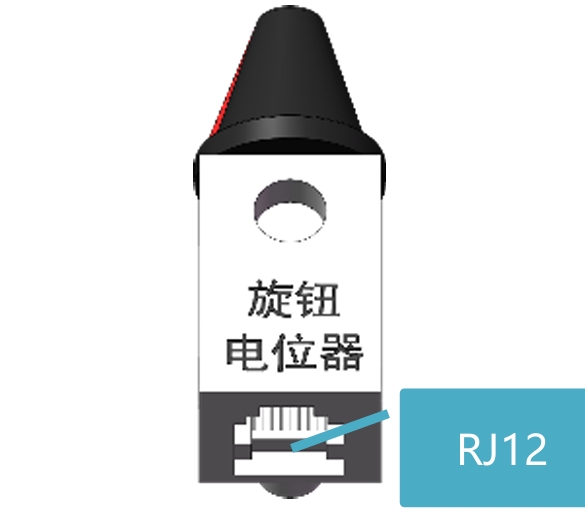

接口类型	RJ12
外观尺寸	20*25*50mm
适配类型	主板/扩展板

主板连接方式

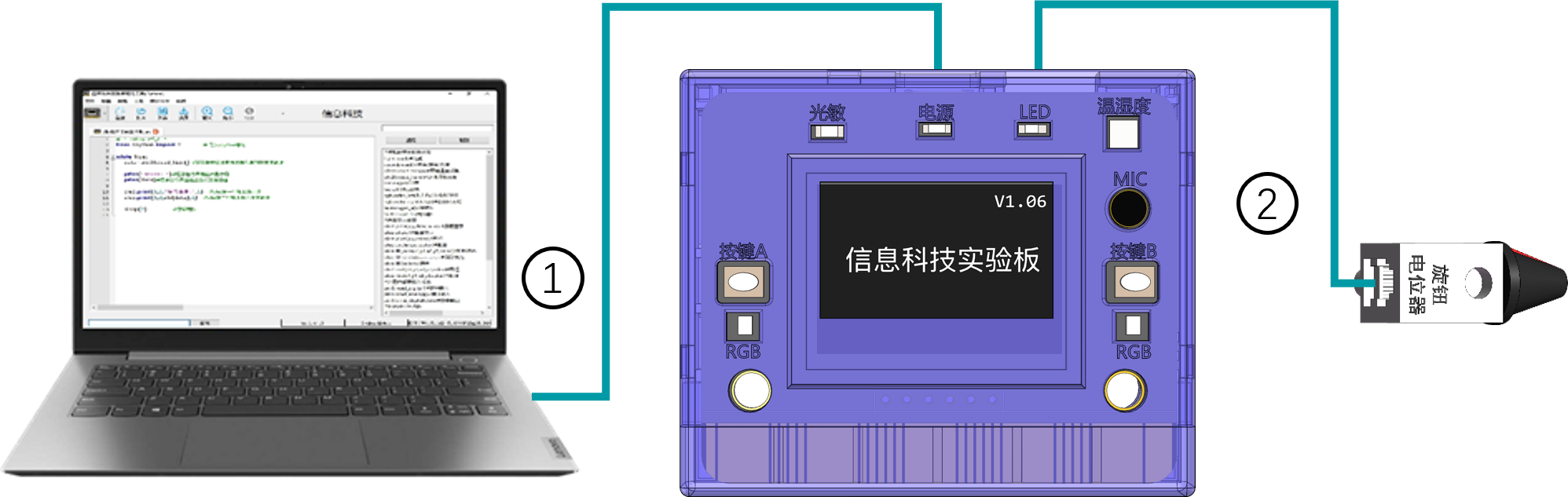

主板连接示意图

扩展板(V1.0)连接方式

旋钮电位器可以连接的扩展板接口有P0,P1,P2,P14,P15,P16,下图示例连接P0端口

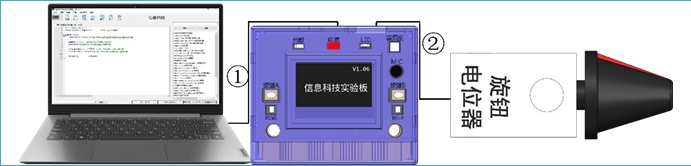

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的旋钮电位器（外置）的电位值并显示
	oled.print(1,2,"电位："+str(pin0.read_analog()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

旋钮电位器（外置）接实验板通用接口的P0引脚。pin0.read_analog()为相应引脚的模拟传感器读取函数，返回值为相应的模拟值，范围为0~4095。

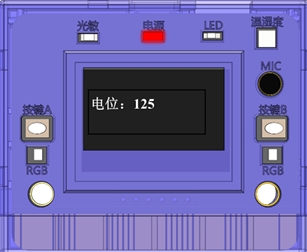

运行效果
