烟雾传感器

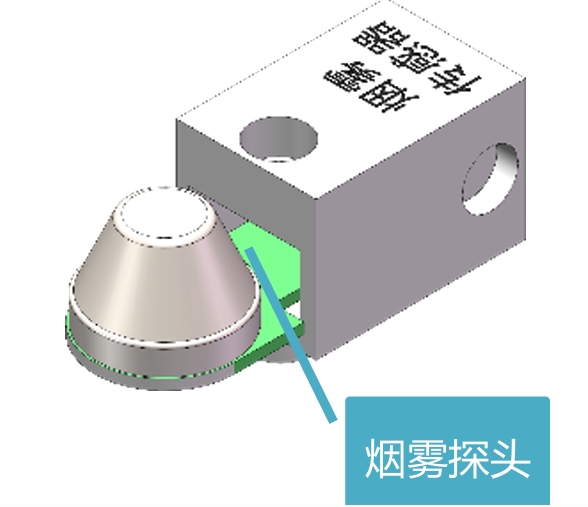

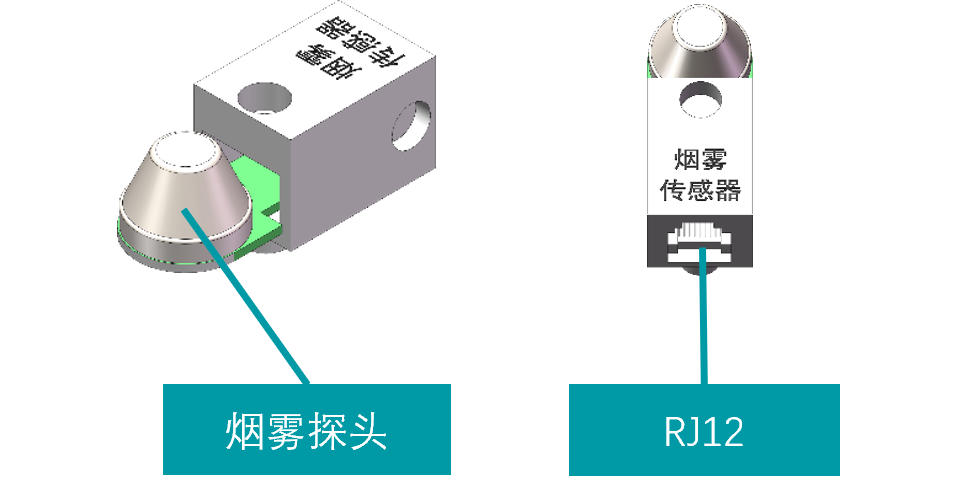

传感器介绍

  烟雾传感器的工作原理主要基于光电效应和离子化效应。 光电效应：烟雾传感器使用光电二极管或光电三极管检测光的变化。当烟雾进入探测区域时，散射的光线导致光电元件电流变化，触发报警。 离子化效应：传感器利用放射性材料或电离室检测烟雾中的微粒子在电场中的离子化。烟雾微粒进入探测区域后被电场加速，与电极碰撞产生离子化，形成电流。电流大小与烟雾浓度成正比，可用于判断烟雾浓度。 这两种方法都能有效检测烟雾并触发警报，确保及时发现火灾隐患。

工作电压	5V
类型	传感器

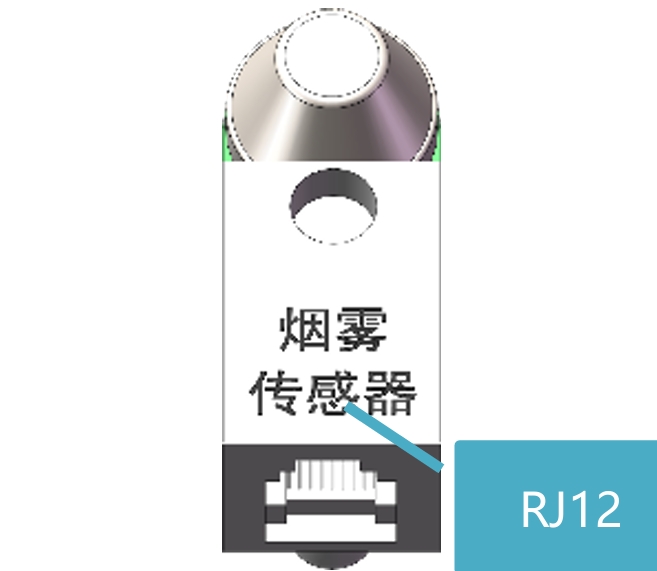

接口类型	RJ12
外观尺寸	20*25*49mm
适配类型	主板/扩展板

主板连接方式

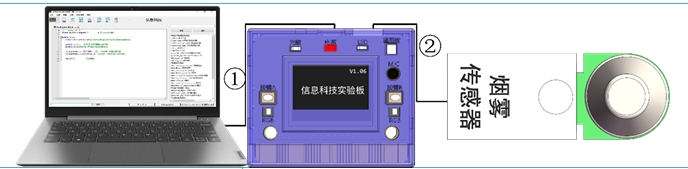

主板连接示意图

扩展板(V1.0)连接方式

烟雾传感器可以连接的扩展板接口有P0,P1,P2,P14,P15,P16,下图示例连接P0端口

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的烟雾传感器（外置）的烟雾值并显示
	oled.print(1,2,"烟雾："+str(pin0.read_analog()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

烟雾传感器（外置）接实验板通用接口的P0引脚。pin0.read_analog()为相应引脚的模拟传感器读取函数，返回值为相应的模拟值，范围为0~4095。

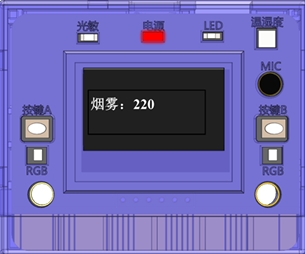

运行效果
