红绿灯模块

传感器介绍

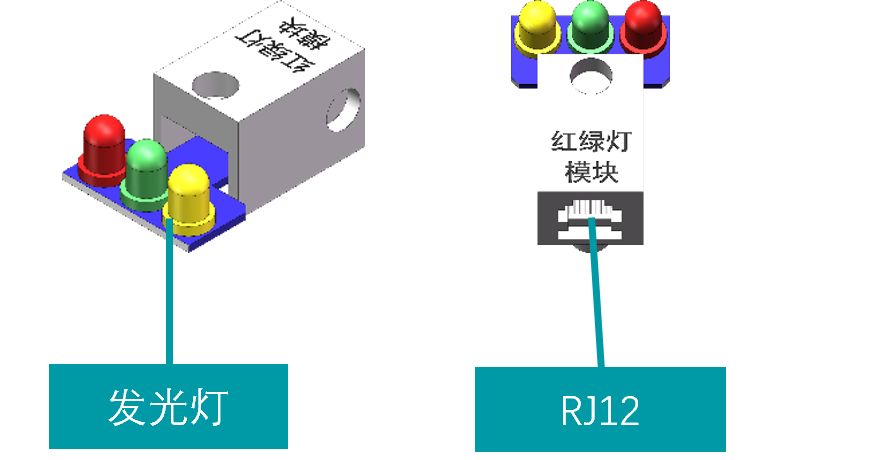

  红绿灯模块主要由红色、绿色和黄色三个发光二极管（LED）组成，每个灯可以独立控制其亮灭。该模块模拟了交通信号灯的工作原理，常用于教学演示、智能交通系统仿真以及各种自动化控制项目中。通过灵活控制每个LED的开关状态，红绿灯模块能够准确再现实际交通灯的变化序列，帮助实现交通安全和流畅的交通管理。

工作电压	5V
类型	执行器
接口类型	RJ12
外观尺寸	32*25*48mm
适配类型	主板/扩展板

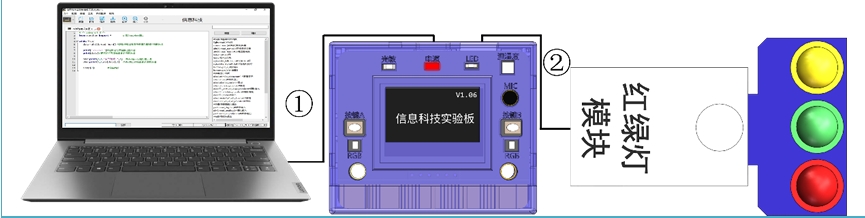

主板连接方式

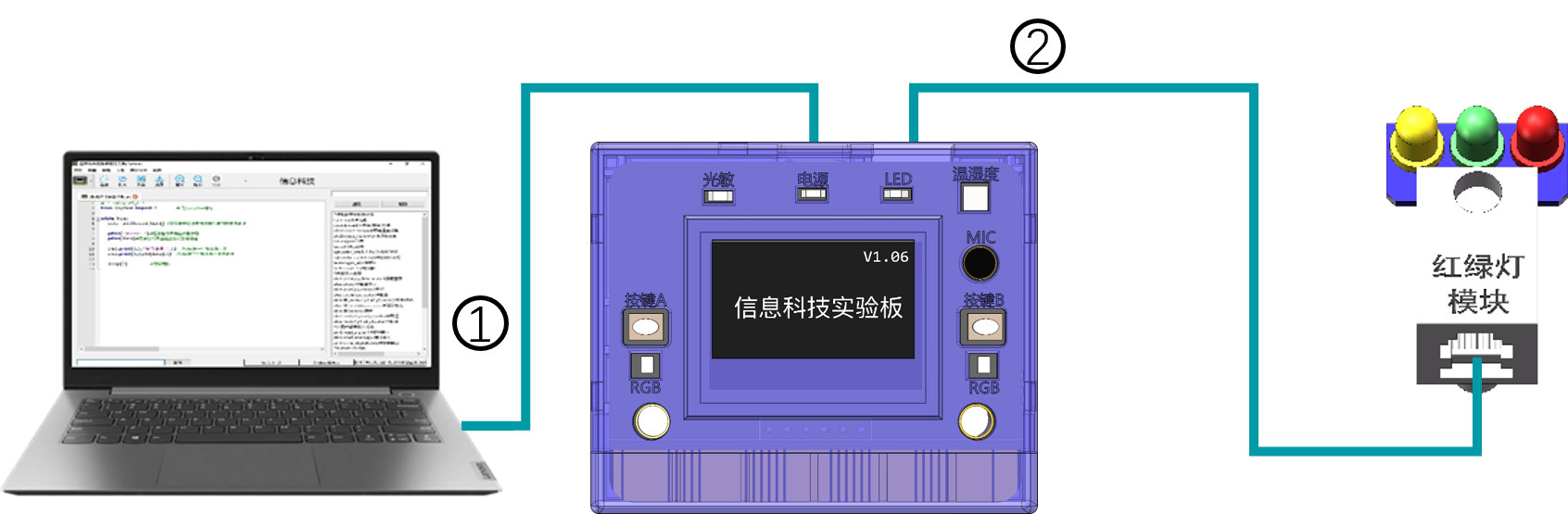

主板连接示意图

扩展板(V1.0)连接方式

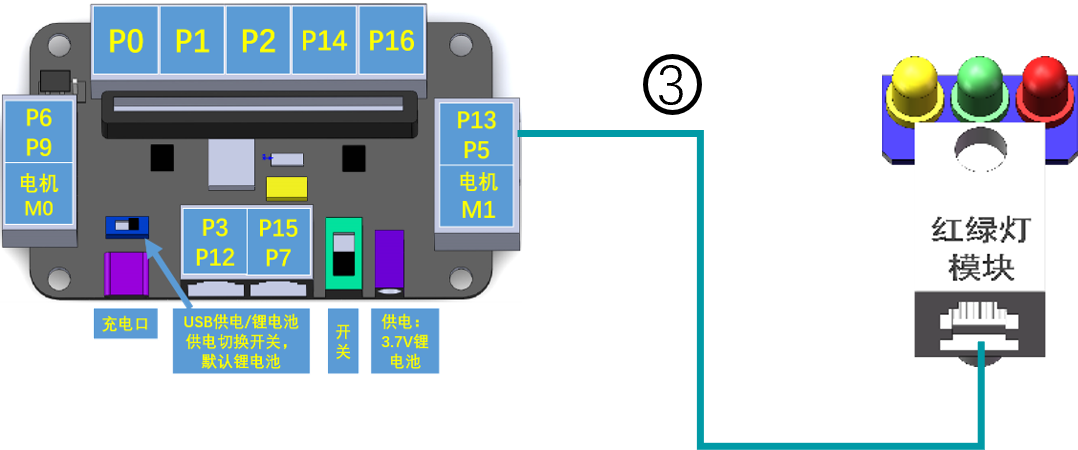

红绿灯模块可以连接的扩展板的串口接口P13/P5,P6/P9,P3/P12,下图为P13/P5端口连接图

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板）

from npython import *
#接P0/P1
rgbled=RGB_LED()
rgbled.init(1,115200,tx=PINS[0],rx=PINS[1],timeout=10)
#rgbled.set(R,G,B)#为1时为亮，0时灭
while True:
 rgbled.set(1,0,0) #红灯亮，绿灯灭，黄灯灭
 time.sleep(2)
 rgbled.set(0,1,0) #红灯灭，绿灯亮，黄灯灭
 time.sleep(2)
 rgbled.set(0,0,1) #红灯灭，绿灯灭，黄灯亮
 time.sleep(2)

程序代码（扩展板）

from npython import *
#接P0/P1
rgbled=RGB_LED()
rgbled.init(1,115200,tx=PINS[13],rx=PINS[5],timeout=10)
#rgbled.set(R,G,B)#为1时为亮，0时灭
while True:
 rgbled.set(1,0,0) #红灯亮，绿灯灭，黄灯灭
 time.sleep(2)
 rgbled.set(0,1,0) #红灯灭，绿灯亮，黄灯灭
 time.sleep(2)
 rgbled.set(0,0,1) #红灯灭，绿灯灭，黄灯亮
 time.sleep(2)

程序说明

红绿灯模块接信息科技实验板的P0/P1接口，拓展板接在P13/P5接口。

运行效果

红绿灯模块每间隔2秒切换红灯、绿灯、黄灯分别亮。
