语音识别模块

传感器介绍

   语音识别模块主要用于将人的语音与模块内部的语音库进行比对，并提供语音对话提示（需连接外置喇叭）。该模块能够识别输入的语音，将其与预存的语音库进行匹配，并将识别结果以编码形式（通常是语库中的序号）通过串口返回。这种设计使得语音识别模块可以广泛应用于智能交互设备、自动化控制系统以及各种需要语音指令操作的场景中，实现高效的人机语音交互。此外，通过外置喇叭，模块还可以提供即时的语音反馈，增强用户体验。

工作电压	5V
类型	传感器
喇叭接口类型	3.5mm音频线

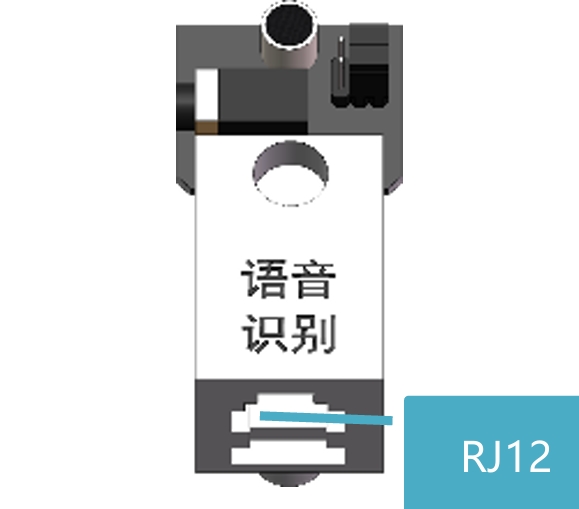

输入接口类型	RJ12
串口波特率	115200
外观尺寸	20*25*53mm
适配类型	主板/扩展板

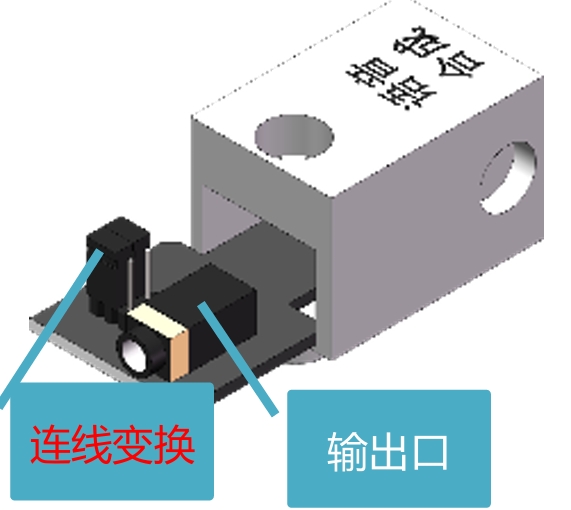

连线变换：跳线帽默认接左侧,此接法适用于信息科技实验板（MY_R-Tx,MY_T-Rx）

主板连接方式

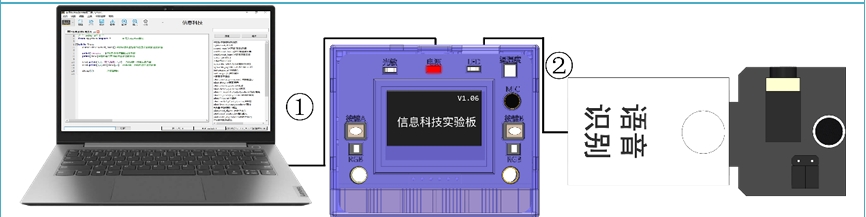

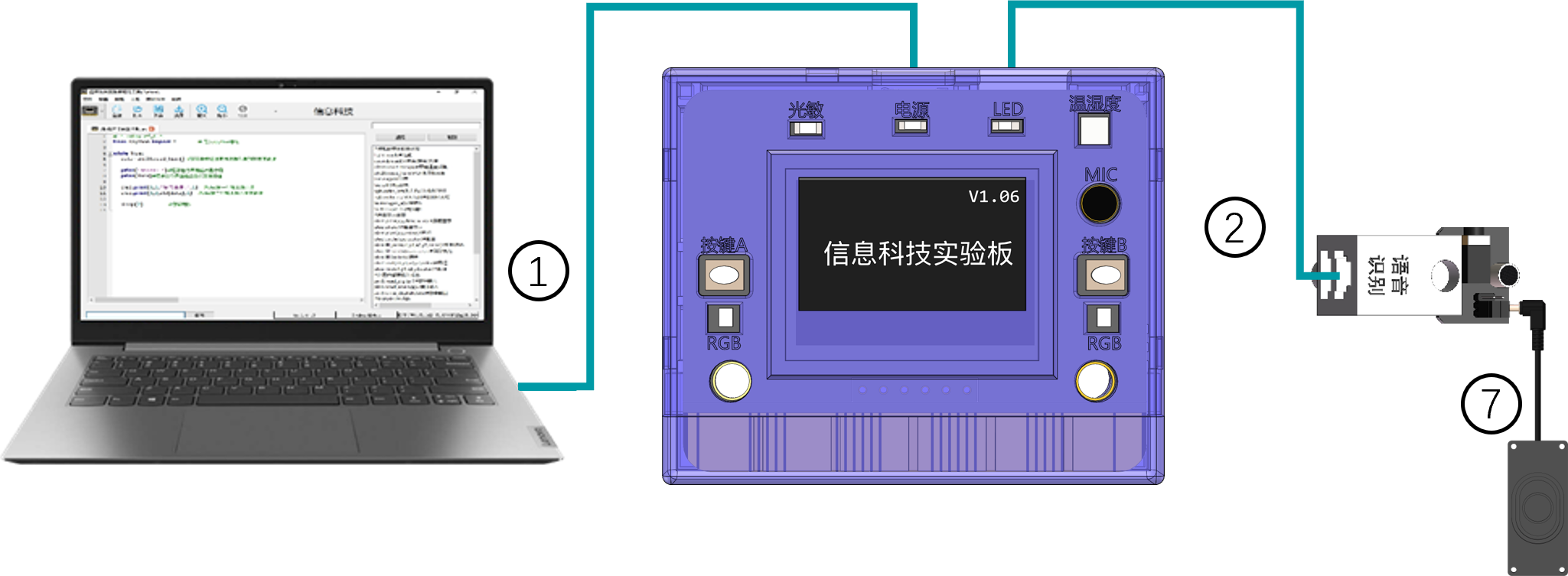

主板连接示意图

扩展板(V1.0)连接方式

语音识别模块可以连接的扩展板的串口接口P13/P5,P6/P9,P3/P12,下图为P13/P5端口连接图

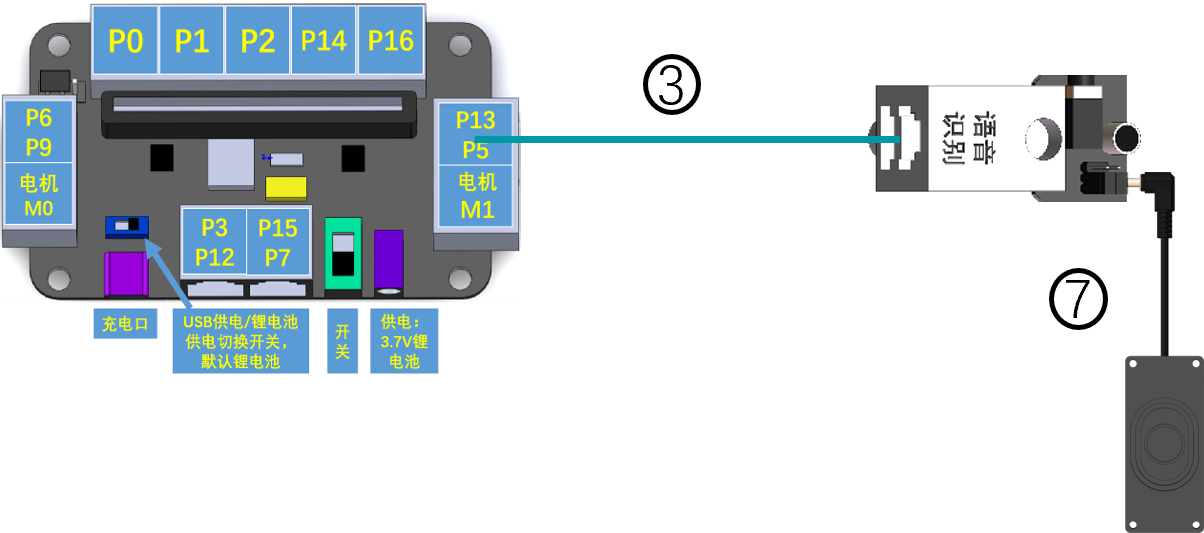

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

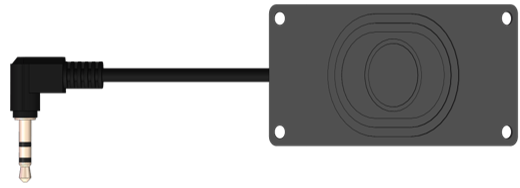

⑦3.5mm外接喇叭

程序代码（主板）

# -*- coding: utf_8 -*-
from npython import *  # 导入npython模块
#语音识别
uart1=UART(1,115200,rx=PINS[0],tx=PINS[1],timeout=10)
time.sleep(1)
oled.print(1,1,"语音识别开始",1)
oled.print(1,2,"请说指令...",1)
while True:
	if uart1.any():
		rev_data=uart1.read()
		print(str(rev_data))

		if rev_data == b'\x03': #打开风扇
			data2=1
			oled.print(1,3,'打开风扇',1) #执行机构、屏幕显示
		if rev_data == b'\x04': #关闭风扇
			data2=0
			oled.print(1,3,'关闭风扇',1) #执行机构、屏幕显示

程序代码（扩展板）

# -*- coding: utf_8 -*-
from npython import *  # 导入npython模块
#语音识别
uart1=UART(1,115200,rx=PINS[5],tx=PINS[13],timeout=10)
time.sleep(1)
oled.print(1,1,"语音识别开始",1)
oled.print(1,2,"请说指令...",1)
while True:
	if uart1.any():
		rev_data=uart1.read()
		print(str(rev_data))

		if rev_data == b'\x03': #打开风扇
			data2=1
			oled.print(1,3,'打开风扇',1) #执行机构、屏幕显示
		if rev_data == b'\x04': #关闭风扇
			data2=0
			oled.print(1,3,'关闭风扇',1) #执行机构、屏幕显示

程序说明

语音识别模块接实验板通用接口。通过其回应喇叭实现语音识别的唤醒与指令识别，模块将识别结果通过串口返回给实验板相应的指令识别码（如b'\x03'，b'\x04'），后续可以通过识别结果执行相关控制程序。

运行效果

若接上外置喇叭，可以听到语音识别结果的声音。
