音量传感器

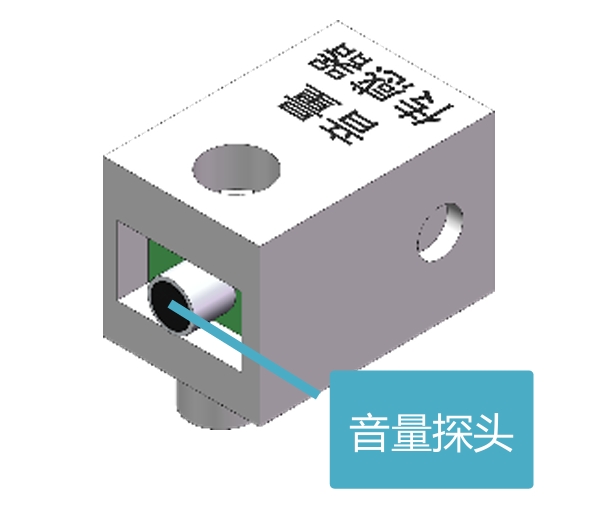

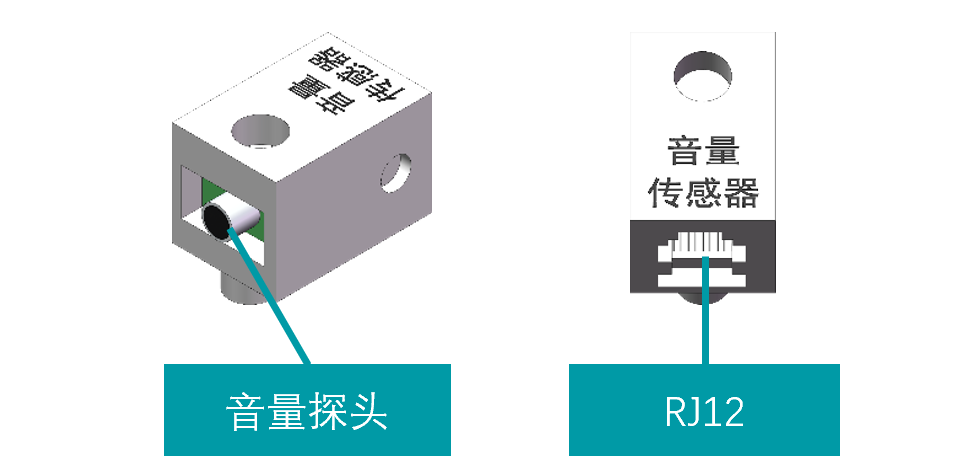

传感器介绍

  音量传感器用于检测外界声音强度的变化，并输出相应的模拟值。通常情况下，音量越大，返回的数值越小。具体来说，当环境中没有声音时，传感器返回的最大值为4095。这种反向关系意味着在完全静音的环境下，传感器会输出较高的数值，而随着音量增加，输出值则逐渐减小。音量传感器广泛应用于环境监测、自动控制系统以及音频设备中，以实现对声音强度的精确测量和响应

工作电压	5V
类型	传感器

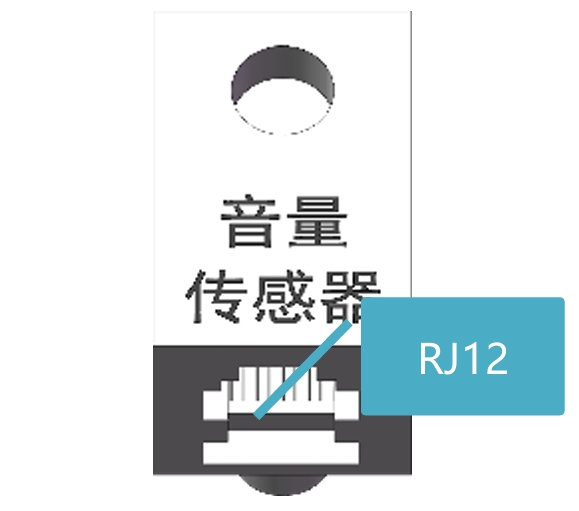

接口类型	RJ12
外观尺寸	20*25*33mm
适配类型	主板/扩展板

主板连接方式

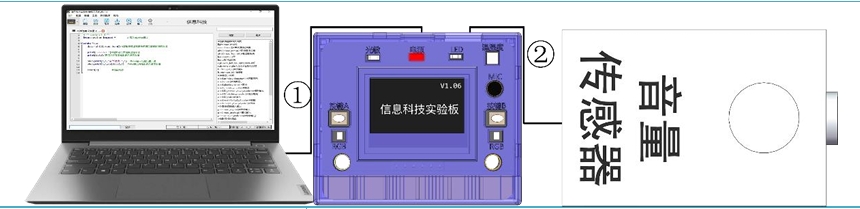

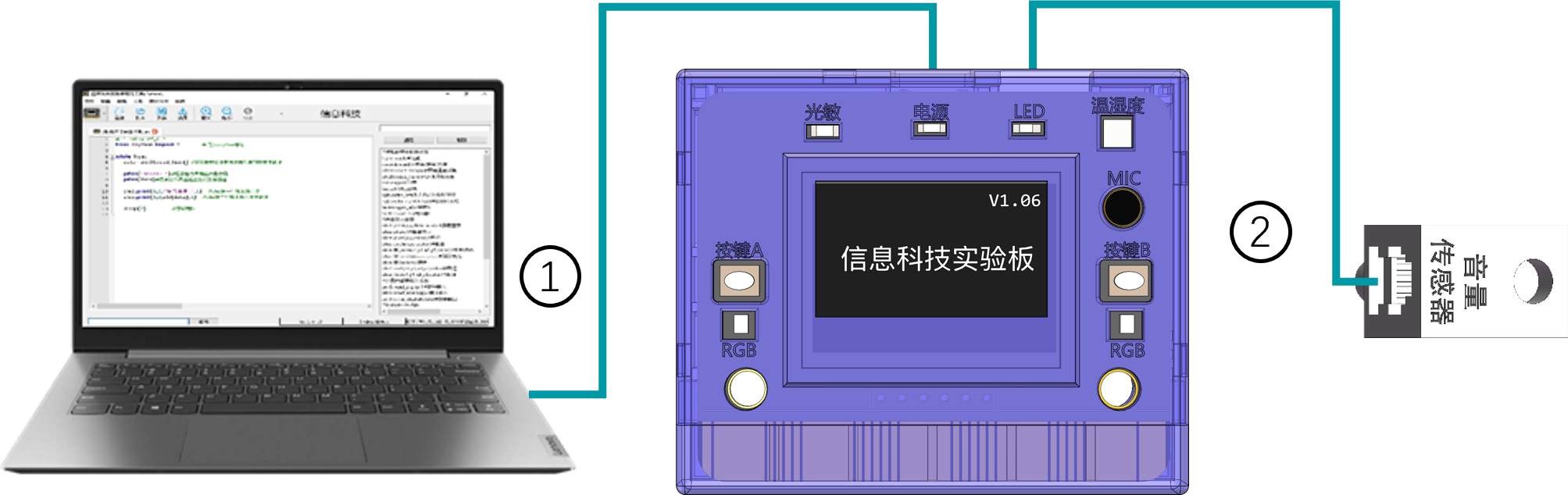

主板连接示意图

扩展板(V1.0)连接方式

旋钮电位器可以连接的扩展板接口有P0,P1,P2,P14,P15,P16,下图示例连接P0端口

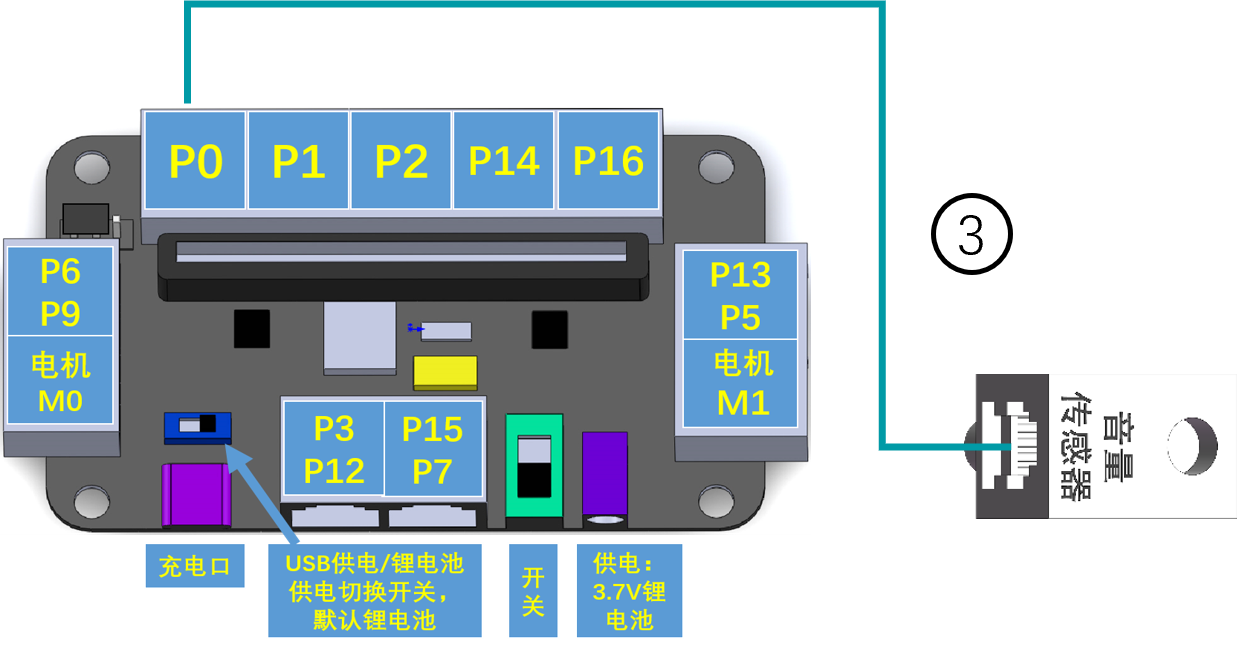

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的音量传感器（外置）的音量值并显示
	oled.print(1,2,"音量："+str(pin0.read_analog()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

音量传感器（外置）接实验板通用接口的P0引脚。pin0.read_analog()为相应引脚的模拟传感器读取函数，返回值为相应的模拟值，范围为0~4095。

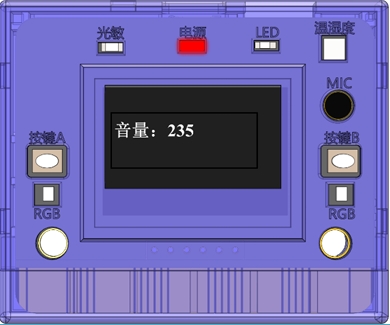

运行效果
