超声波雾化模块(外置含驱动)

传感器介绍

  超声波雾化模块(外置含驱动)，由超声波雾化模块、棉棒、振荡片及雾化瓶构成，用于增加环境湿度功能。

工作电压	5V
类型	传感器
输入接口类型	RJ12
输出接口类型	PH2.0-2P
外观尺寸	20*25*40mm
雾化瓶尺寸	Φ28mmH55mm
适配类型	主板/扩展板

主板连接方式

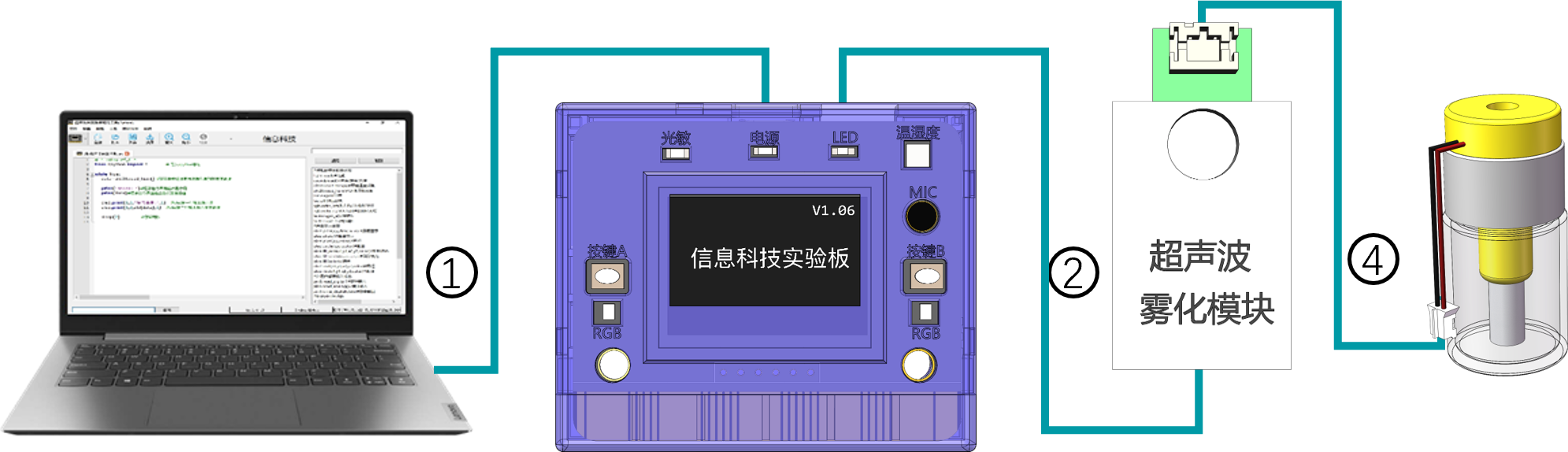

主板连接示意图

扩展板(V1.0)连接方式

超声波雾化模块含驱动可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,,下图示例连接P0端口

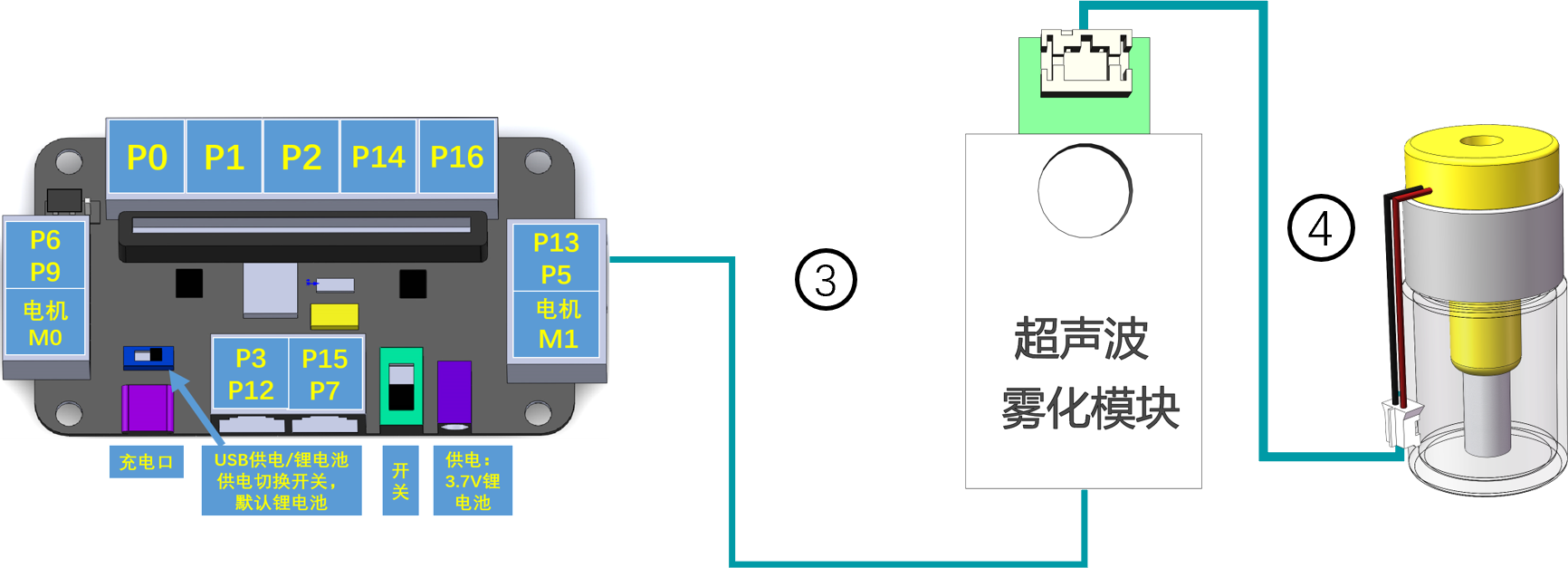

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

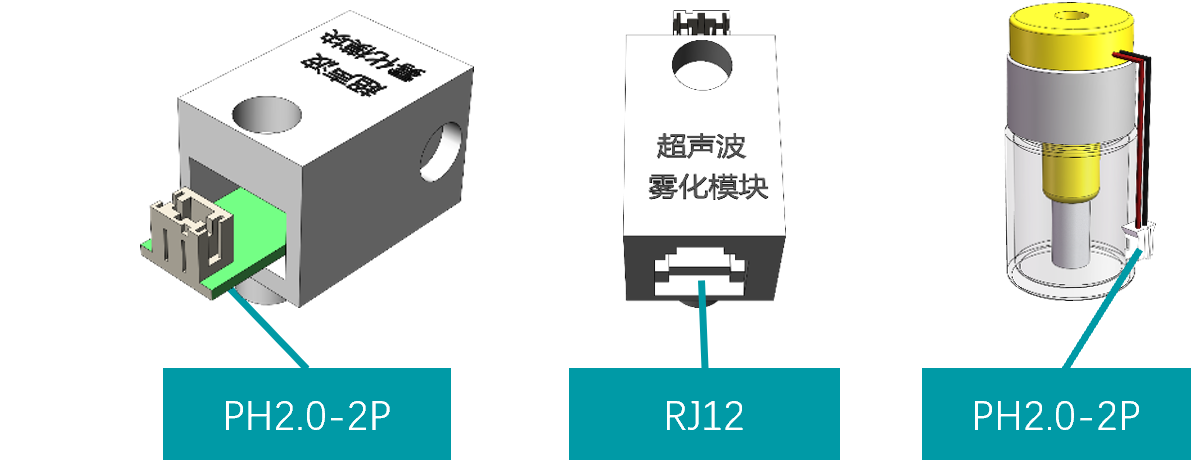

④雾化瓶自带线头PH2.0-2P

程序代码（主板）

from npython import *
#接P0
while True:
	pin0.write_digital(1)#超声波雾化模块（外置含驱动）打开
	time.sleep(2)#延时2秒
	pin0.write_digital(0)#超声波雾化模块（外置含驱动）关闭
	time.sleep(2)

程序代码（扩展板）

from npython import *
#接P0
while True:
	pin13.write_digital(1)#超声波雾化模块（外置含驱动）打开
	time.sleep(2)#延时2秒
	pin13.write_digital(0)#超声波雾化模块（外置含驱动）关闭
	time.sleep(2)

程序说明

超声波雾化模块（外置含驱动）接实验板通用接口的P0引脚。pin0.write_digital(0/1)为P0口控制函数，参数为1时为给P0口置高，参数为0时为给P0口置低。(P13口也是同理)，接在P0口的超声波雾化模块（外置含驱动）与雾化瓶执行相应的喷雾动作。

运行效果

超声波雾化器每间隔2秒执行一次喷雾动作。
