磁性传感器

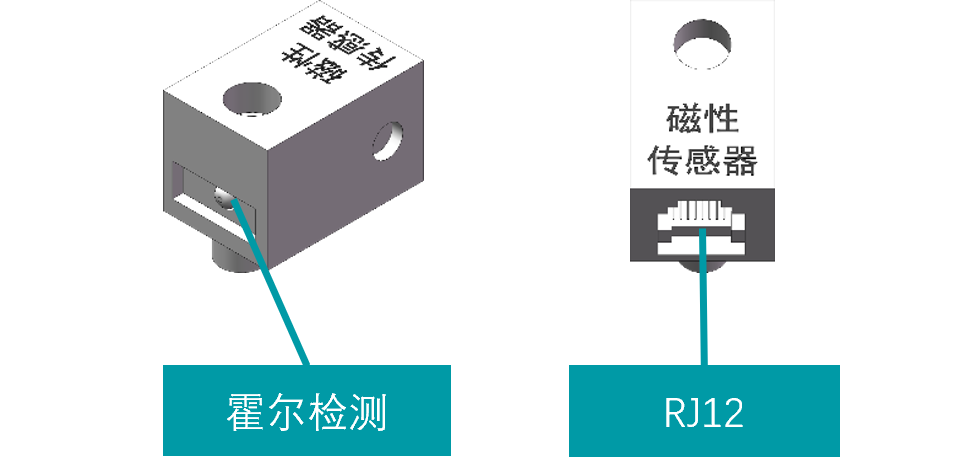

传感器介绍

   磁性传感器用于检测磁性物体的通过。当有磁性物体接近或通过传感器时，它会返回数据1；而在没有磁性物体的情况下，返回数据0。这种传感器常用于门禁系统、自动化设备以及位置和速度检测等应用场景中，能够精确感知磁场的变化，提供可靠的开关信号输出。其高灵敏度和稳定性使得磁性传感器在多种工业和安全系统中发挥着重要作用。

工作电压	5V
类型	传感器
接口类型	RJ12
外观尺寸	20*25*30mm
适配类型	主板/扩展板

主板连接方式

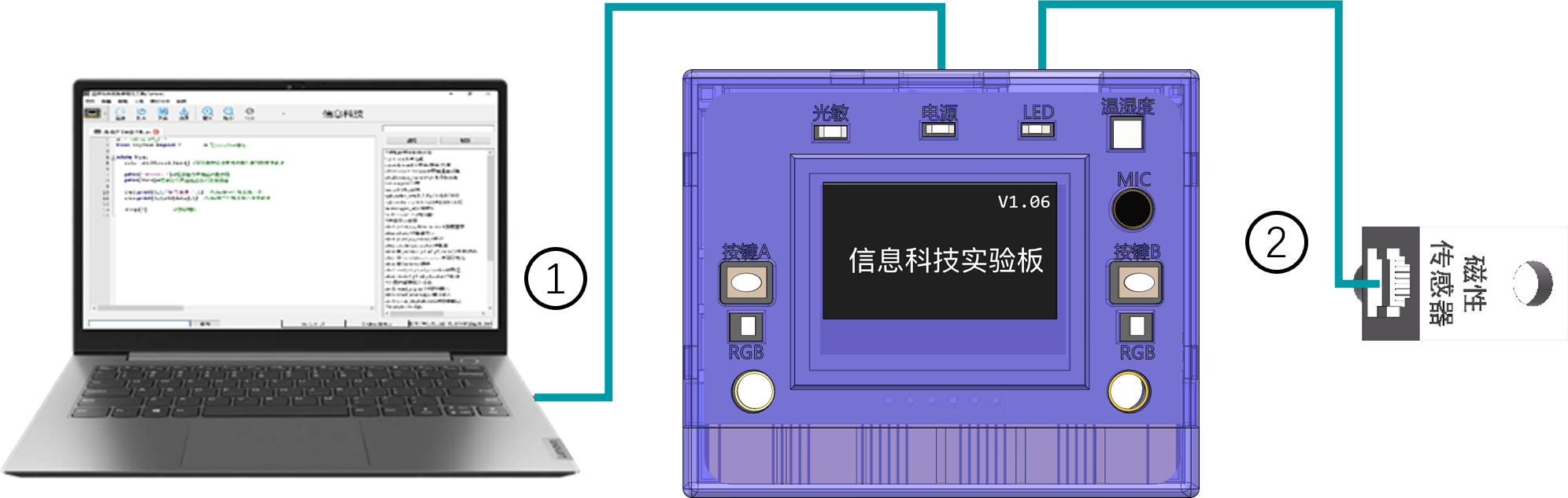

主板连接示意图

扩展板(V1.0)连接方式

传感器可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图为P0端口连接图

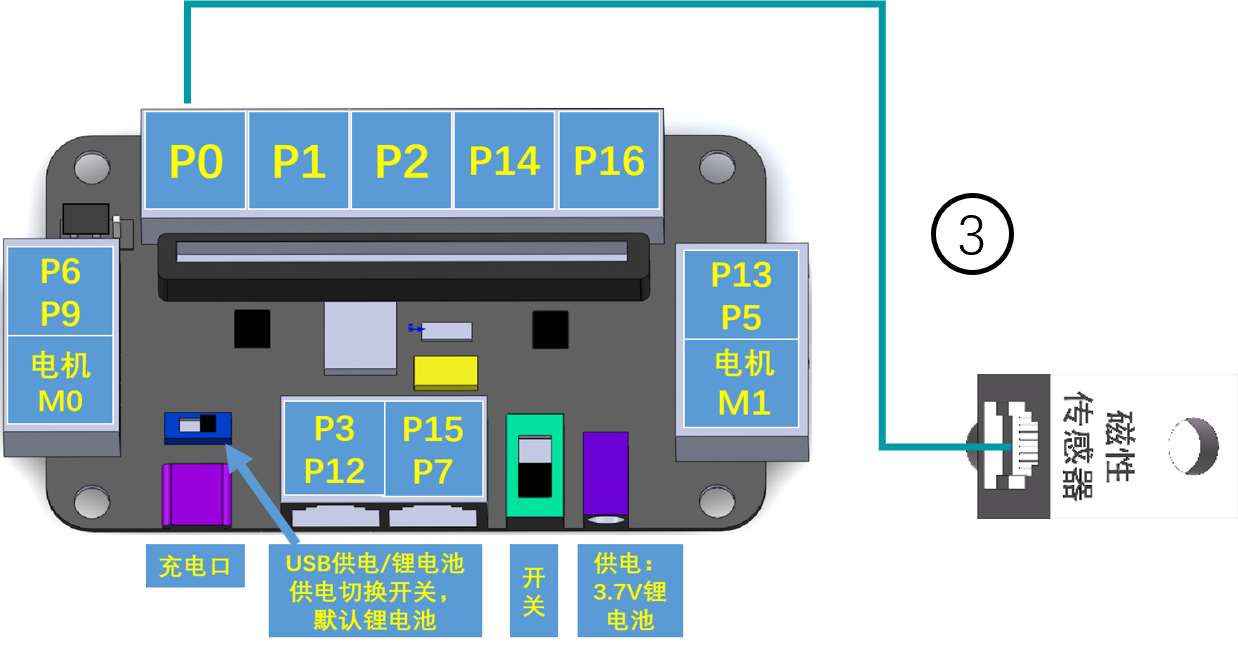

扩展板连接示意图

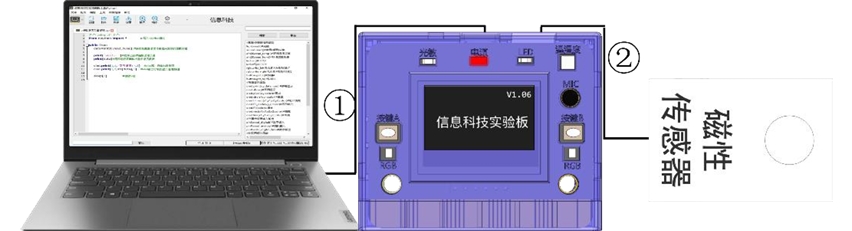

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
	#获取P0口的磁性传感器（外置）的返回值并显示
	oled.print(1,2,"磁性："+str(pin0.read_digital()),1)
	time.sleep(0.5) #延时0.5秒

程序说明

磁性传感器传感器接实验板通用接口。获取其变化值并在实验板屏幕上显示。pin0.read_digital()为端口读取函数。可以获取其变化的数字值，返回0或1。

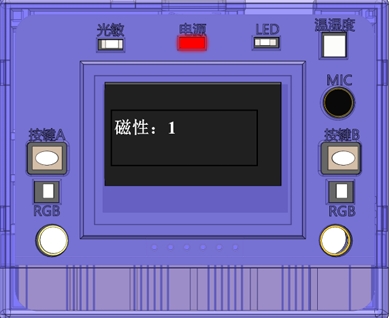

运行效果
