火焰传感器

传感器介绍

   火焰传感器，也称为红外接收传感器，利用高灵敏度元件检测火焰或热 光源的强度，并将其转换为信息科技实验板可识别的信号。该传感器的工作 原理是：外界红外线越强，返回的数值越小；反之，红外线越弱，返回的数 值越大。通过分析返回值的变化，可以判断红外线的强弱，从而确定火源的 距离。在灭火比赛中，火焰传感器扮演着关键角色，如同机器人的“眼 睛”，帮助机器人精准寻找火源。基于这种传感器，可以开发出灭火机器 人、火警机器人等应用，广泛用于安全监控和灾害响应系统中。其精确的检 测能力和可靠性使其成为自动化消防设备的重要组成部分。

工作电压	5V
类型	传感器
接口类型	RJ12
外观尺寸	20*25*30mm
适配类型	主板/扩展板

主板连接方式

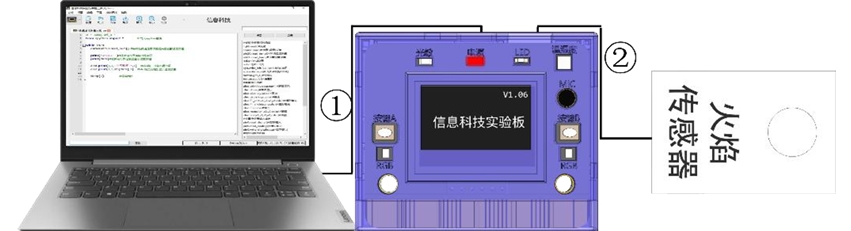

主板连接示意图

扩展板(V1.0)连接方式

火焰传感器可以连接的扩展板接口有P0,P1,P2,P14,P15,P16,下图示例连接P0端口

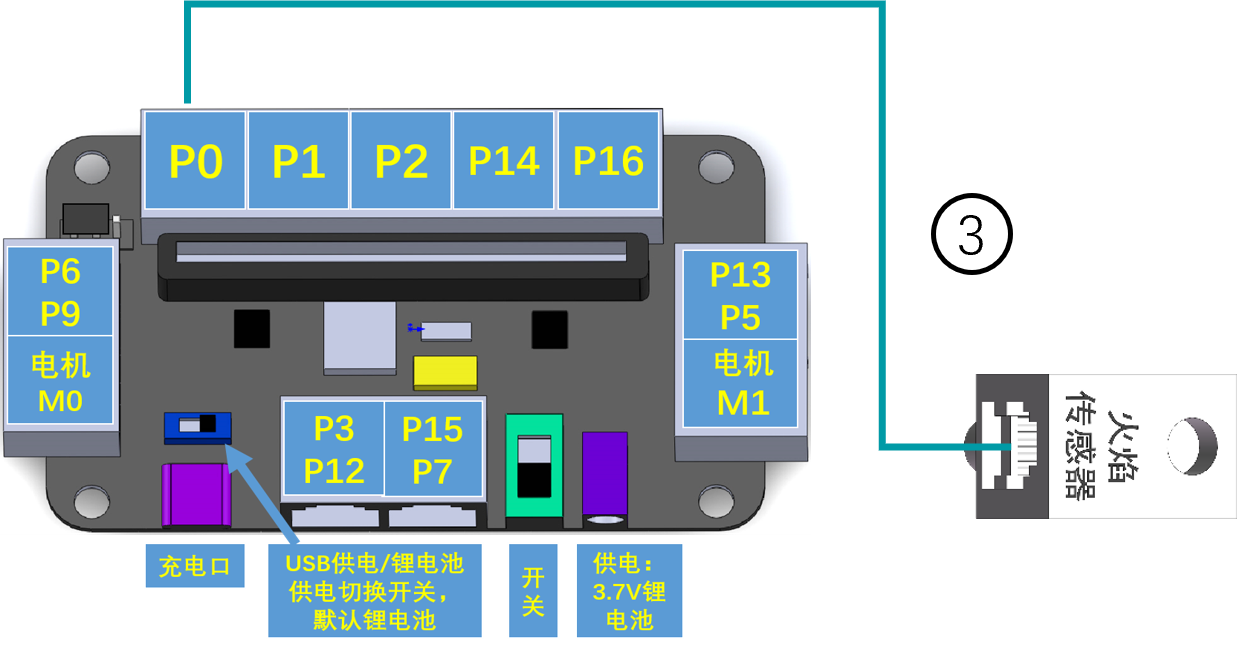

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
while True:
 #获取P0口的火焰传感器的模拟值并显示
 oled.print(1,2,"火焰："+str(pin0.read_analog()),1)
 time.sleep(0.5) #延时0.5秒

程序说明

传感器接实验板通用接口。获取其变化值并在实验板屏幕上显 示。 pin0.read_analog()为端口读取函数。可以获取其变化的模拟值，范围为0~4095。

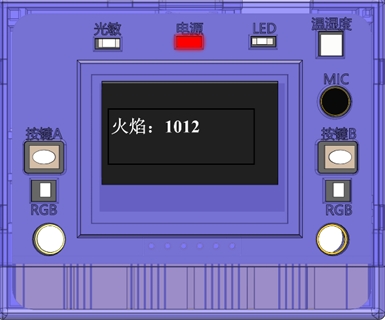

运行效果
