程控继电器

传感器介绍

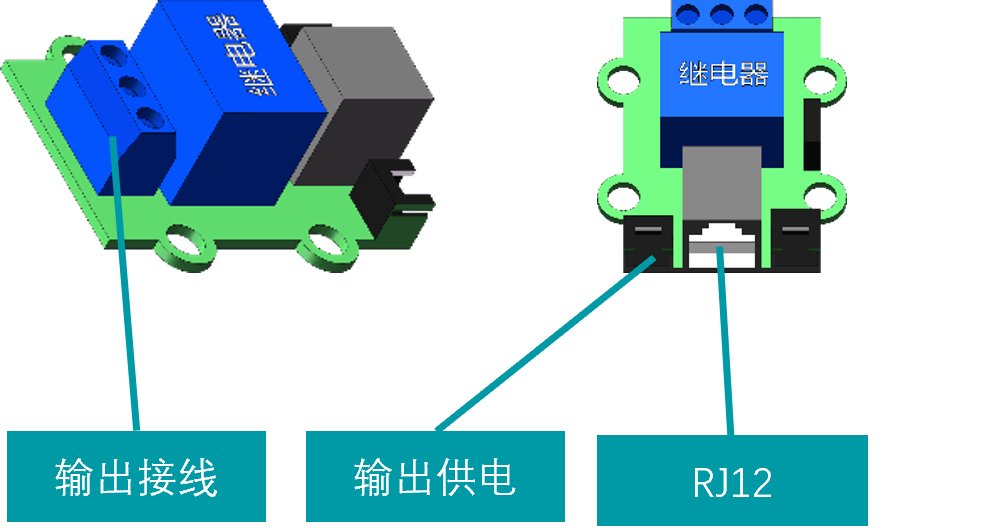

  程控继电器（英文名称：relay）是一种电控制器件，当输入量（激励量）的变化达到预设标准时，能够在电气输出电路中使被控量发生预定的阶跃变化。继电器是典型的弱电控制强电的应用设备，由于一般的控制器无法直接控制高电压、大电流或交流电设备，必须通过继电器作为中间层来实现控制。因此，继电器是最常用的电子元件之一，广泛应用于自动化控制系统中。
  继电器实际上是用小电流控制大电流运作的一种“自动开关”，在电路中起到自动调节、安全保护和转换电路的作用。它不仅能够确保控制系统的小功率部分与负载部分有效隔离，还能提高系统的可靠性和安全性，适用于各种工业自动化、家电控制以及电力系统等领域。通过这种方式，继电器帮助实现了复杂电路的高效管理和控制。

工作电压	5V
类型	执行器

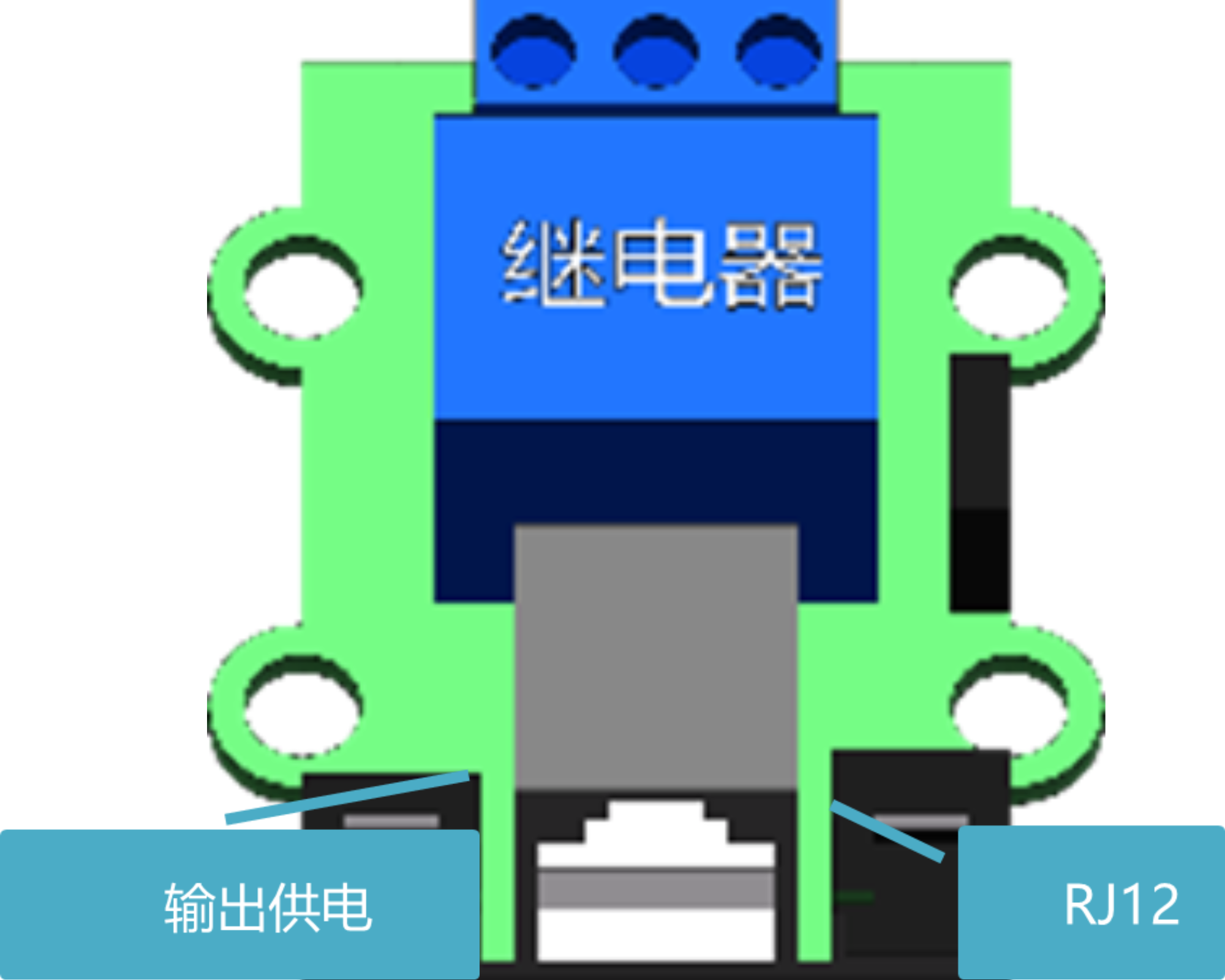

接口类型	RJ12
外观尺寸	45*40*20mm
适配类型	主板/扩展板

主板连接方式

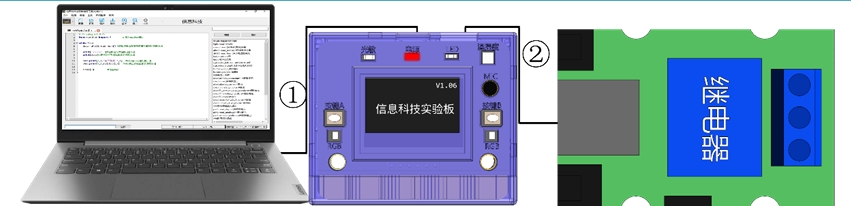

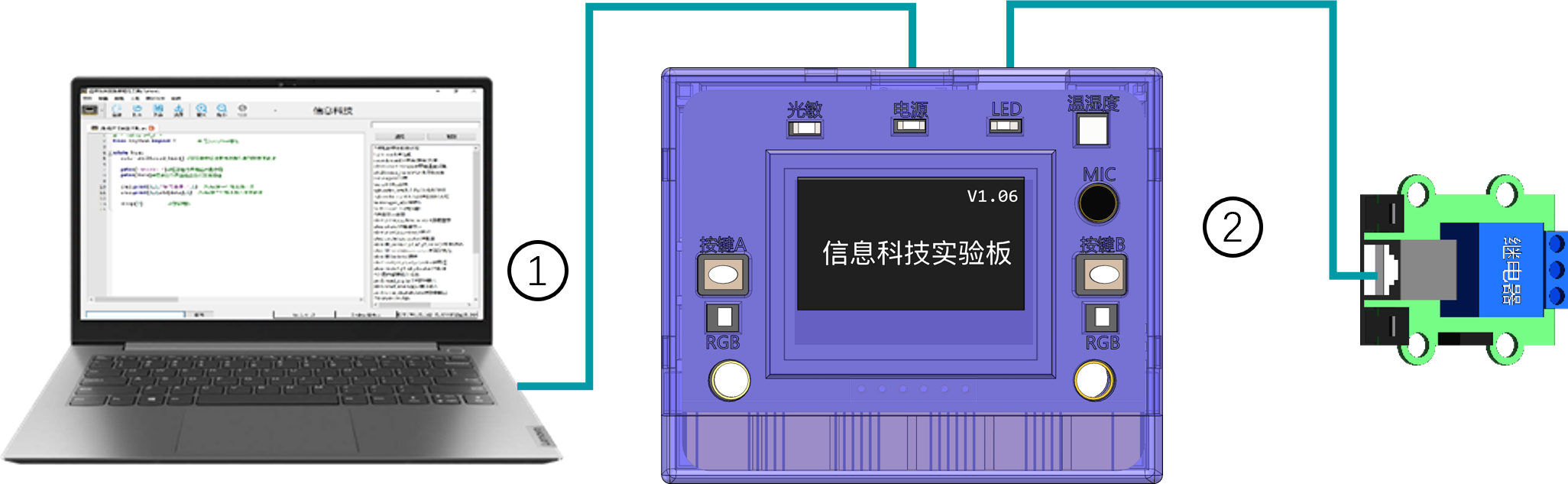

主板连接示意图

扩展板(V1.0)连接方式

单路微型驱动模块可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,,下图示例连接P0端口

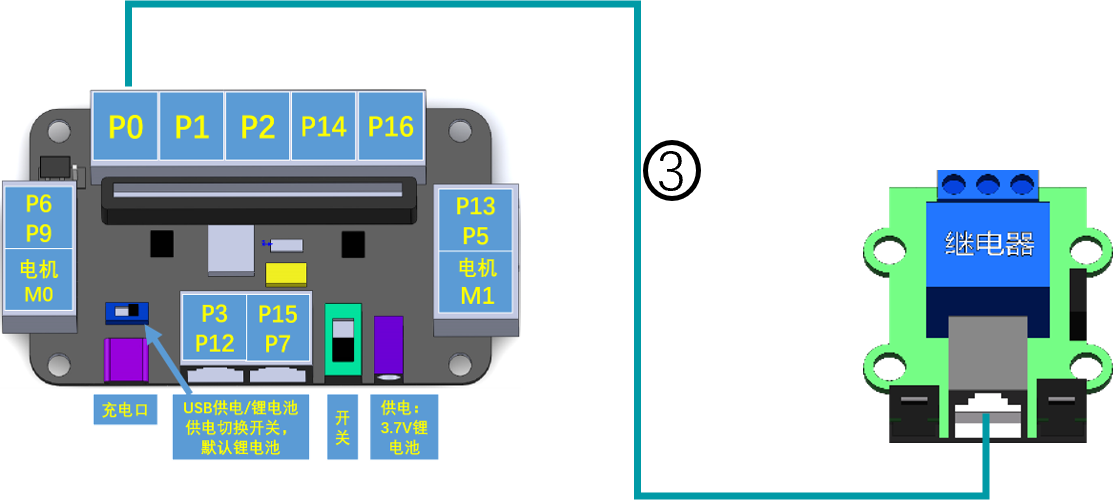

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
#接P0
while True:
  pin0.write_digital(1)#程控继电器模块（单路）吸合
  time.sleep(2)#延时 2 秒
  pin0.write_digital(0)# 程控继电器模块（单路）断开
  time.sleep(2)

程序说明

将程控继电器模块（单路）接到实验板通用接口。 pin0.write_digital(1/0)为控制输出函数，其中参数为 1 时输出 高电平，程控继电器模块（单路）吸合；参数为0时输出低 电平，程控继电器模块（单路）断开。

运行效果

程控继电器模块每间隔4秒吸合、断开各2秒一次。
