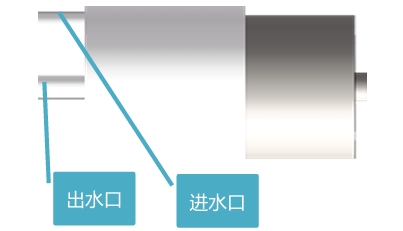

程控水泵

传感器介绍

  程控水泵套装用于供水系统，如给土壤加湿、水池供水等应用场景。在控制方面，它需要配合程控继电器模块（单路）来实现自动化操作。程控继电器模块能够通过小电流信号控制大电流水泵的开关，确保供水系统的稳定运行。这种组合不仅提高了系统的自动化程度，还增强了操作的安全性和可靠性，适用于各种农业灌溉、景观维护以及家庭自动化项目中。通过这种方式，用户可以更方便地管理和调节供水流程。

工作电压	5V
类型	执行器
接口类型	RJ12
外观尺寸	Φ30mm*50mm
适配类型	主板/扩展板

主板连接方式

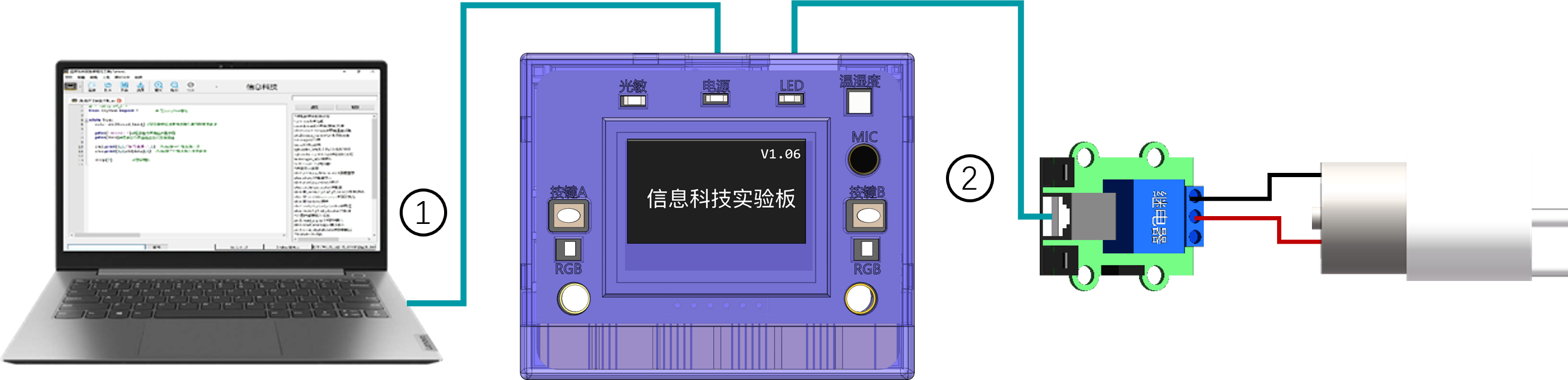

主板连接示意图

扩展板(V1.0)连接方式

程控水泵可以连接的扩展板接口有 P0,P1,P6,P13,P3,通过转接线可以连接的端口有P9,P5,P12,P7,下图示例连接P0端口

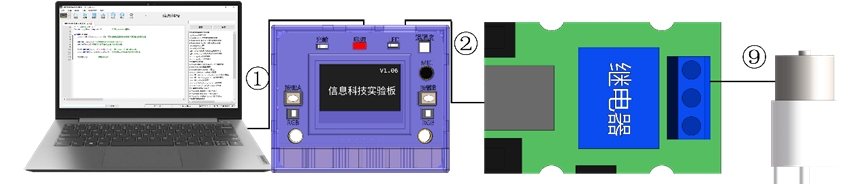

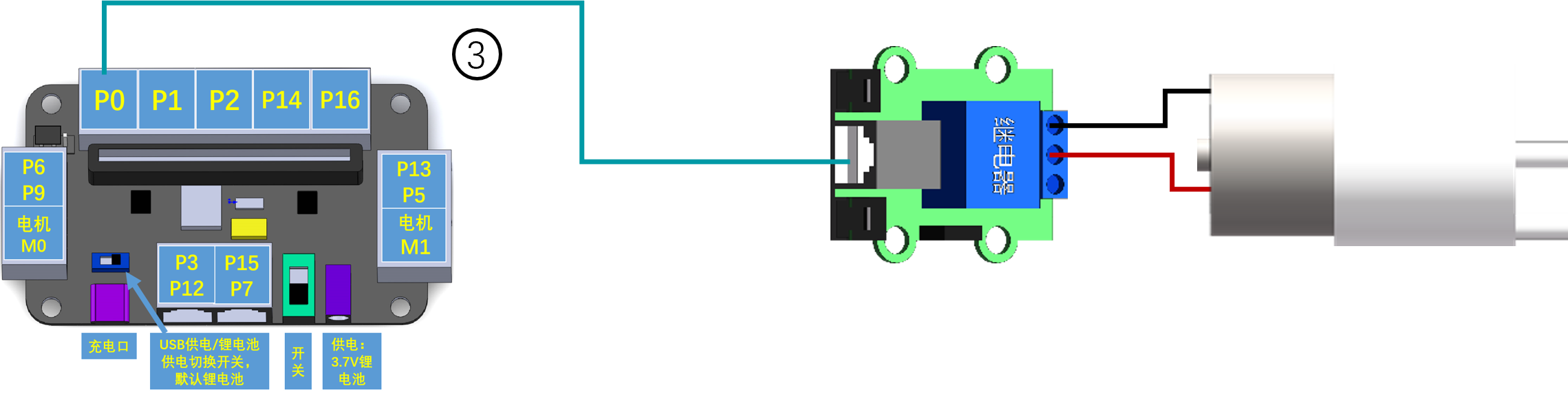

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

程序代码（主板/扩展板）

from npython import *
#接P0
while True:
	pin0.write_digital(1)#程控继电器吸合，水泵工作
	time.sleep(2)#延时2秒
	pin0.write_digital(0)# 程控继电器断开，水泵停止工作
	time.sleep(2)

程序说明

将程控水泵套装经过程控继电器模块（单路）接到实验板通用接口的P0口。pin0.write_digital(1/0)为控制输出函数，其中参数为1时输出高电平，程控继电器模块（单路）吸合，程控水泵套装工作；参数为0时输出低电平，程控继电器模块（单路）断开，程控水泵停止工作。

运行效果

程控水泵经继电器模块控制每间隔4秒吸水、停止各2秒一次。
