程控扩音模块

传感器介绍

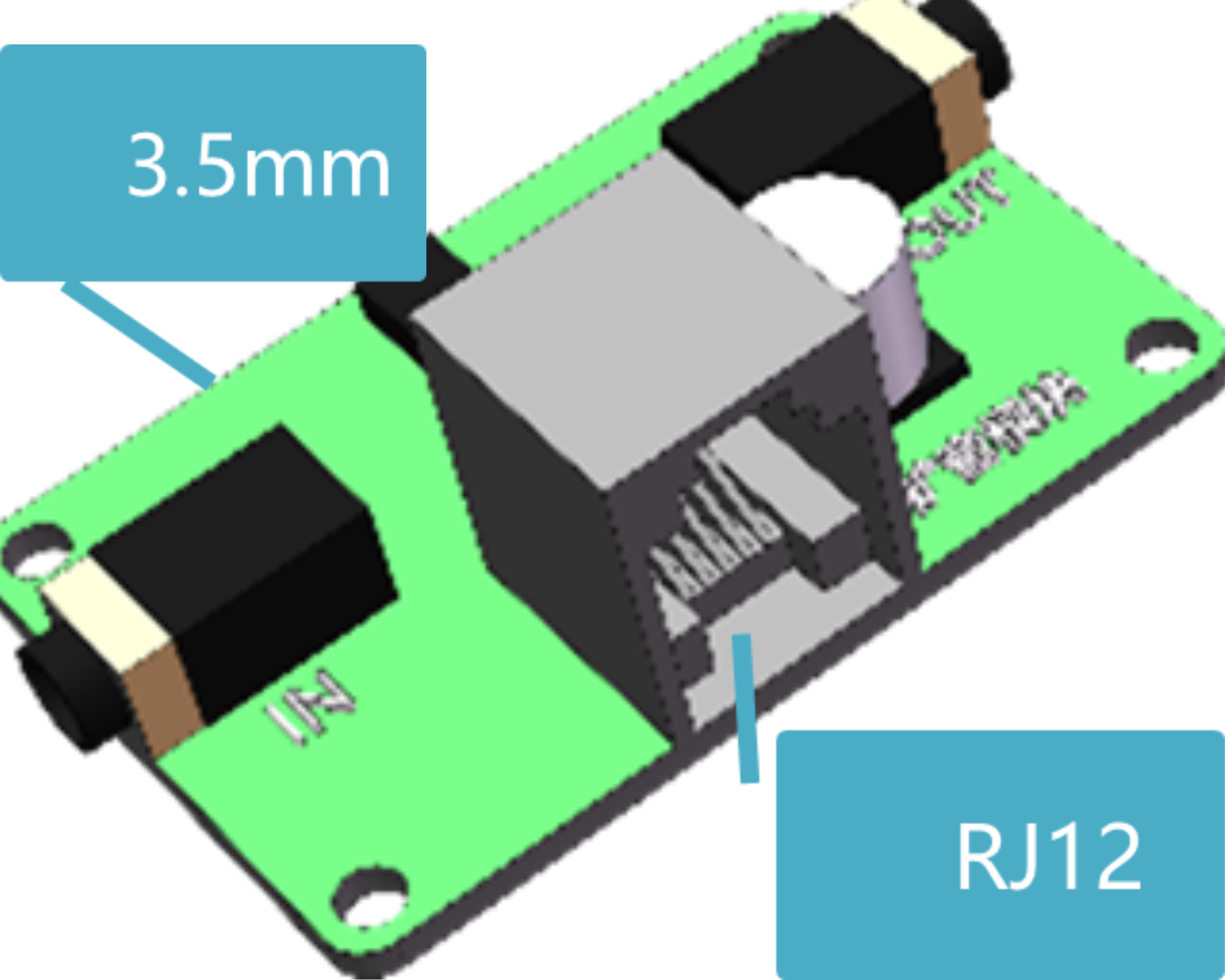

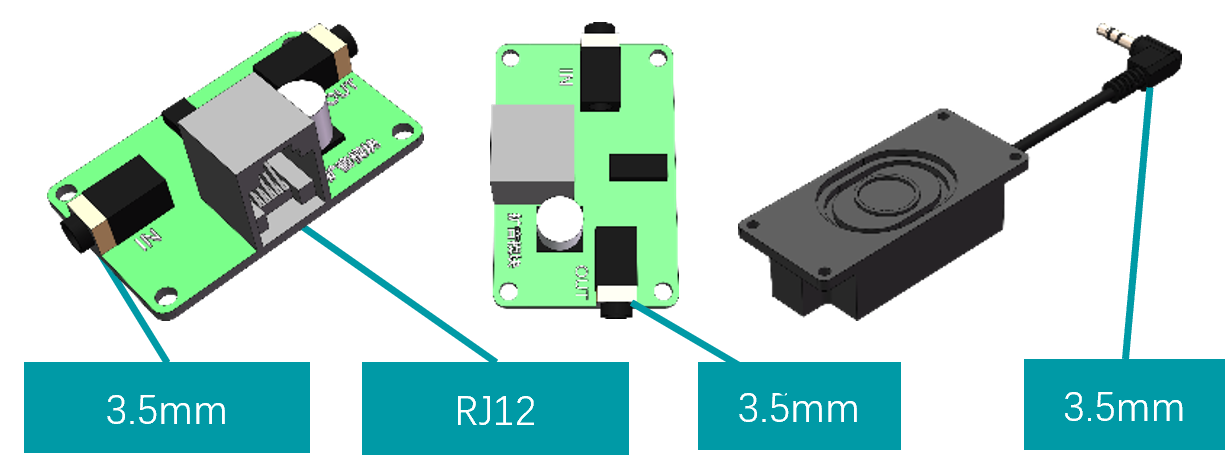

  可以通过串口控制来播放内置音乐及声音大小，由程控扩音模块与外置喇叭组成。

工作电压	类型	输入接口类型	输出接口类型	控制接口类型	模块外观尺寸	喇叭外观尺寸	适配类型
5v	执行器	3.5mm耳机插头J12	3.5mm耳机插头	RJ12	45*30*10mm	30*70*15mm	主板/扩展板

主板连接方式

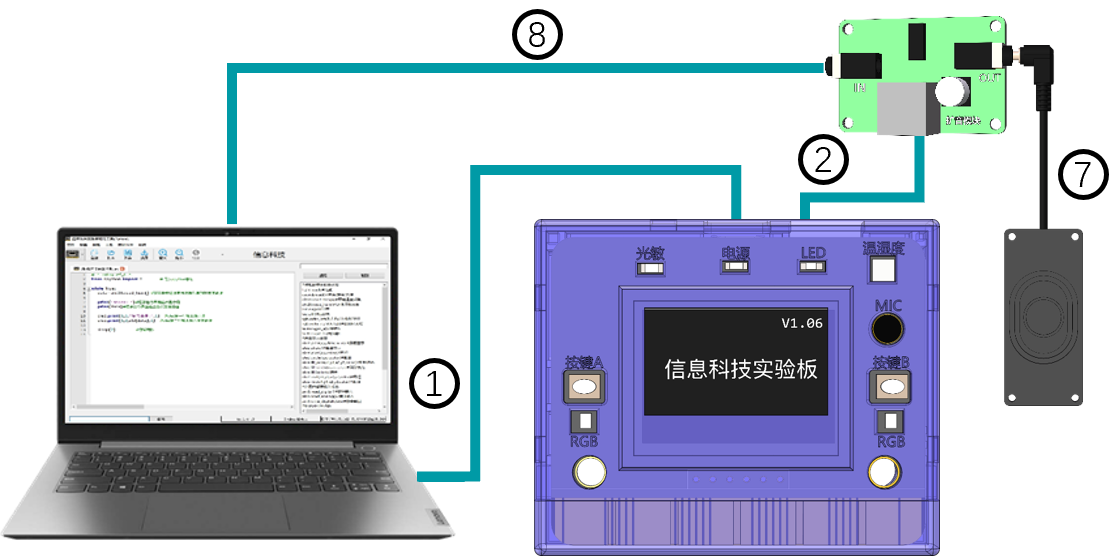

主板连接示意图

扩展板(V1.0)连接方式

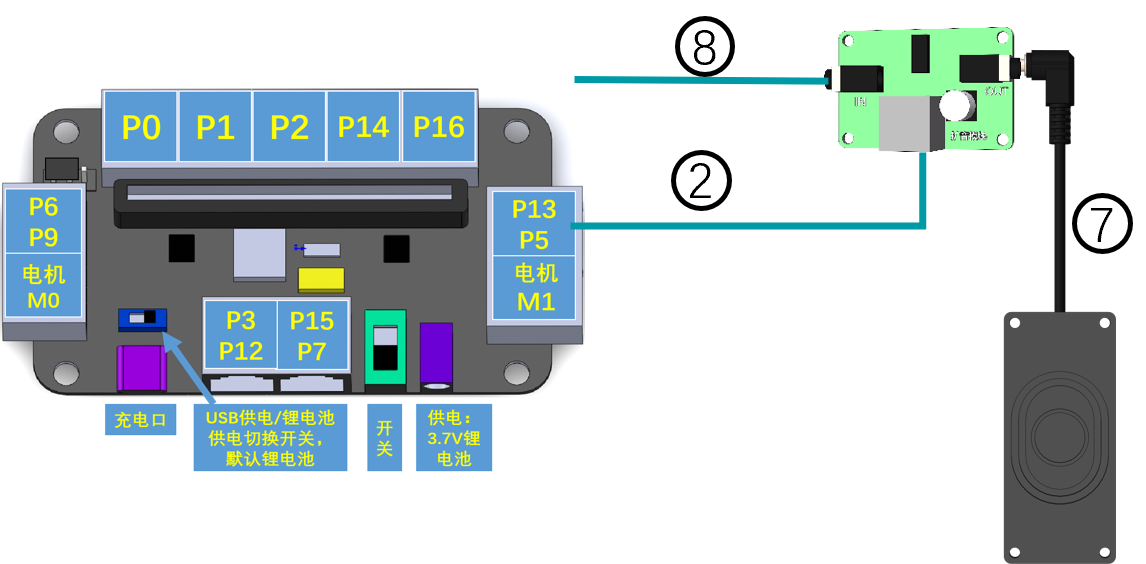

程控扩音模块可以连接的扩展板的串口接口P13/P5,P6/P9,P3/P12,下图为P13/P5端口连接图

扩展板连接示意图

接线类型

① USB Type-C数据线

②PH2.0-4P转RJ12线

③6P6C-RJ12线

⑦外接喇叭自带线头

⑧电脑音频输出线（自备）

程序代码（主板）

from npython import *
'''
调节音量函数：SP.volume(num)    num:音量档位调整 范围0~5
'''
from speaker import Speaker
SP=Speaker()
#默认播放模块内部音乐
SP.play(3) #播放第3首音乐
time.sleep(0.5)
SP.play_mode(1)#开启单曲循环模式

time.sleep(0.5)
oled.print(1,1,"内置音频音量自动调节",1)
#初始化音量控制
while True:
data=sound.read() #取环境音量
    if data>1000:
        SP.volume(5)
        oled.print(1,2,"音量等级= 5",1)
        time.sleep(1)
    elif data<300:
        SP.volume(1)
        oled.print(1,2,"音量等级= 1",1)
        time.sleep(1)
    else:
        SP.volume(3)
        oled.print(1,2,"音量等级= 3",1)
        time.sleep(1)
    oled.print(1,3,"环境噪音=%d" % data,1)

程序代码（扩展板）

from npython import *
'''
调节音量函数：SP.volume(num)    num:音量档位调整 范围0~5
'''
from speaker import Speaker
SP=Speaker(rx=PINS[5],tx=PINS[13])
#默认播放模块内部音乐
SP.play(3) #播放第3首音乐
time.sleep(0.5)
SP.play_mode(1)#开启单曲循环模式

time.sleep(0.5)
oled.print(1,1,"内置音频音量自动调节",1)
#初始化音量控制
while True:
data=sound.read() #取环境音量
    if data>1000:
        SP.volume(5)
        oled.print(1,2,"音量等级= 5",1)
        time.sleep(1)
    elif data<300:
        SP.volume(1)
        oled.print(1,2,"音量等级= 1",1)
        time.sleep(1)
    else:
        SP.volume(3)
        oled.print(1,2,"音量等级= 3",1)
        time.sleep(1)
    oled.print(1,3,"环境噪音=%d" % data,1)

程序说明

此程序运行需要speaker.py库支持。SP.play(3)选择第3首播放，模块内置3首音乐可以选择。SP.play_mode(1)用于模式设置。SP.volume(3)用于音量等级设置，参数为音量等级数。sound.read()为板载麦克风数据读取函数。

运行效果

喇叭播放声音的大小会随着环境音量大小的变化而变化。
